Διαγράμματα σύνδεσης για μονάδες fan coil (~220 V)

Παρακάτω μπορείτε να βρείτε 2 διαγράμματα καλωδίωσης για μονάδες fan coil, εξοπλισμένες με κινητήρα AC 3 ταχυτήτων (~220V) και κανονικά κλειστές βαλβίδες με θερμοηλεκτρικούς ενεργοποιητές.

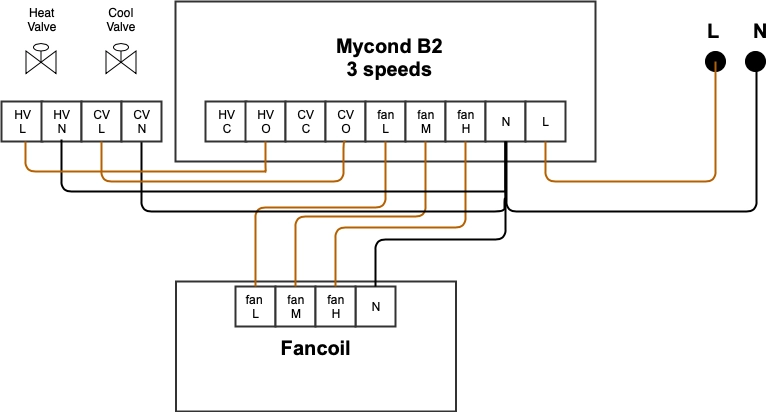

Σύστημα 4 σωλήνων


Διάγραμμα που δείχνει τις συνδέσεις καλωδίωσης για μονάδα fan coil 220V.

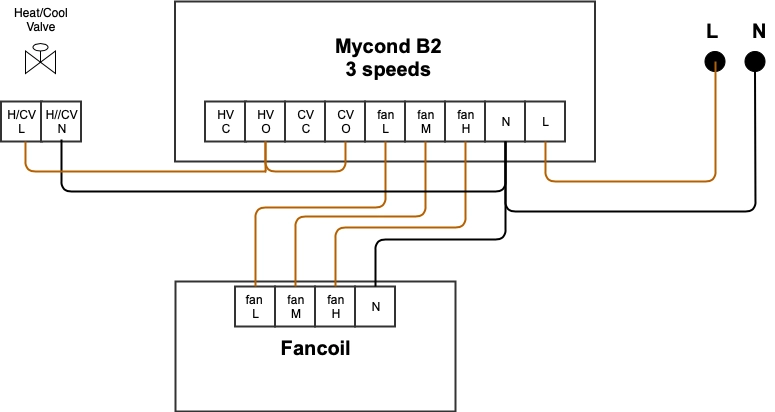

Σύστημα 2 σωλήνων

Διάγραμμα που απεικονίζει τη ρύθμιση καλωδίωσης για μονάδες fan coil με σύνδεση 220 V.

Εγκαταστήστε μια γέφυρα μεταξύ των τερματικών HV-O και CV-O.
