Μεσαίος αγωγός ESP

Να παρέχει ευελιξία προσαρμογής σε διαφορετικές καταστάσεις εγκατάστασης

Ικανότητα ψύξης: 1.5 ... 16 kW

Ικανότητα θέρμανσης: 1.7 ... 18 kW

Θέλετε να αγοράσετε ή έχετε ερωτήσεις

Mycond

Μονάδες κλιματισμού με αγωγούς

Η ενσωματωμένη μονάδα εκπομπής UV-C ακτινών εκτελεί αποτελεσματική και
αποτελεσματική αποστείρωση αέρα τόσο στην επιφάνεια της σπείρας της μονάδας όσο και στον αέρα
που περνάει μέσα από αυτήν. Η απόδοση αυτής της μονάδας έχει πιστοποιηθεί
από το ανεξάρτητο εργαστήριο Texcell.

Κύρια χαρακτηριστικά:

Ύψος μονάδας — μόνο 248 mm
Δυνατότητα τηλεχειρισμού υπερύθρων (προαιρετικός δέκτης IR)

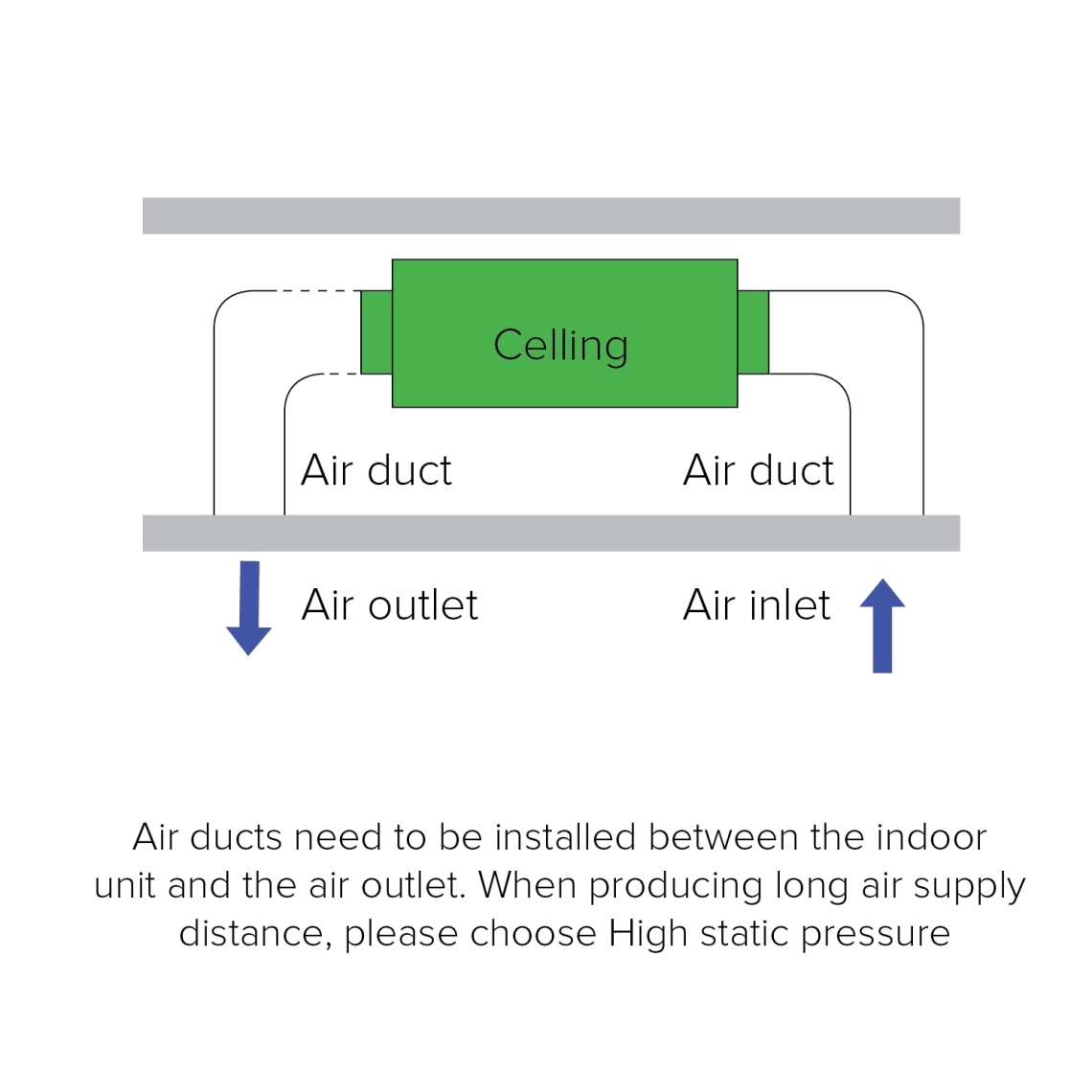

MyCond Medium ESP duct connection diagram

Επιλογή στατικής πίεσης, ικανοποιεί διαφορετικές ανάγκες

Σύμφωνα με τις απαιτήσεις των χρηστών, η στατική πίεση μπορεί να ρυθμιστεί μέσω ελεγκτή καλωδίου αντί της παραδοσιακής μεθόδου αλλαγής των κόκκινων και λευκών τερματικών. Η μέγιστη στατική πίεση ολόκληρης της σειράς μπορεί να φτάσει τα 100Pa.

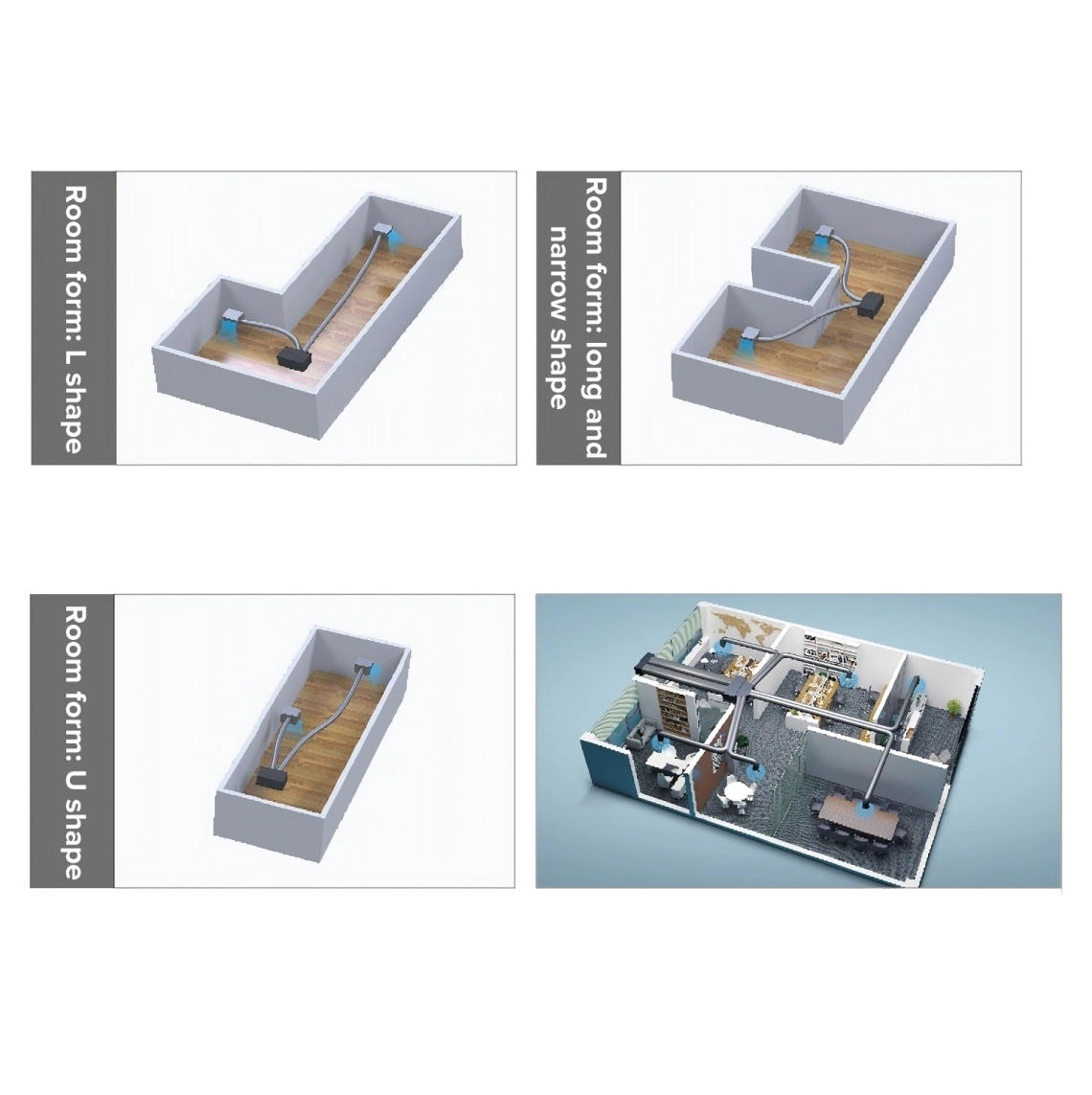

Σύνδεση αεραγωγού, περισσότερος χώρος για κοινή χρήση

Η μονάδα μπορεί να συνδέσει πολλαπλά δωμάτια μέσω αεραγωγού και μπορεί να ρυθμιστεί ευέλικτα σύμφωνα με διαφορετικούς τύπους σπιτιών, ένα κλιματιστικό, κοινή χρήση πολλών δωματίων.

MyCond Medium ESP duct solution for complex shaped rooms

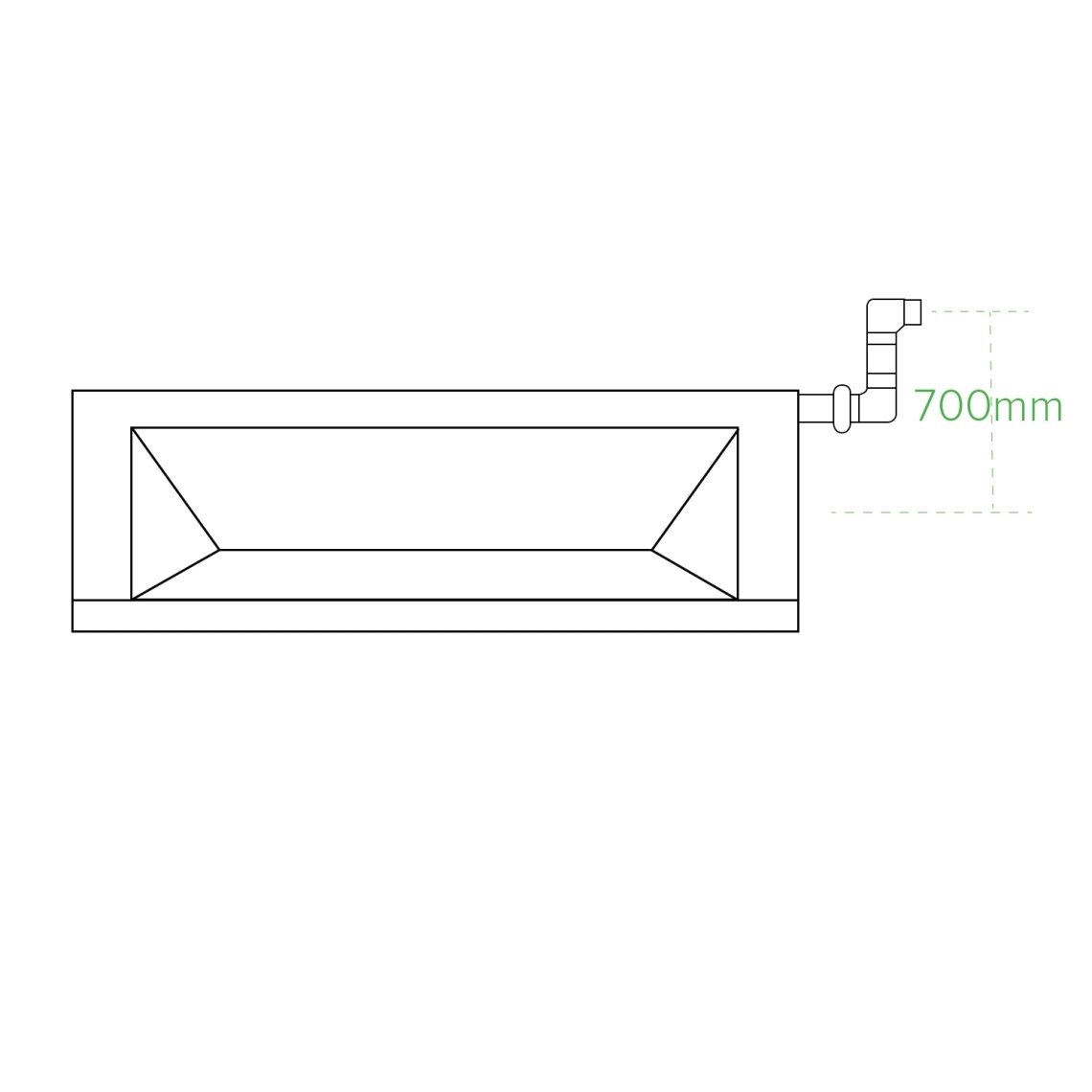

MyCond Medium ESP duct drainage pump lift up to 700 mm

Αντλία αποστράγγισης υψηλής ανύψωσης

Τυπική αντλία ανύψωσης νερού συμπυκνωμάτων, τυπικό ύψος 700mm και ενσωματωμένος διακόπτης πλωτήρα, βολικό για συνεργασία με την πραγματική κατάσταση του χώρου, αποστράγγιση νερού συμπυκνωμάτων κλιματισμού.

Ευελιξία σύνδεσης

Η είσοδος αέρα είναι δυνατή από την πίσω ή την κάτω πλευρά της μονάδας.

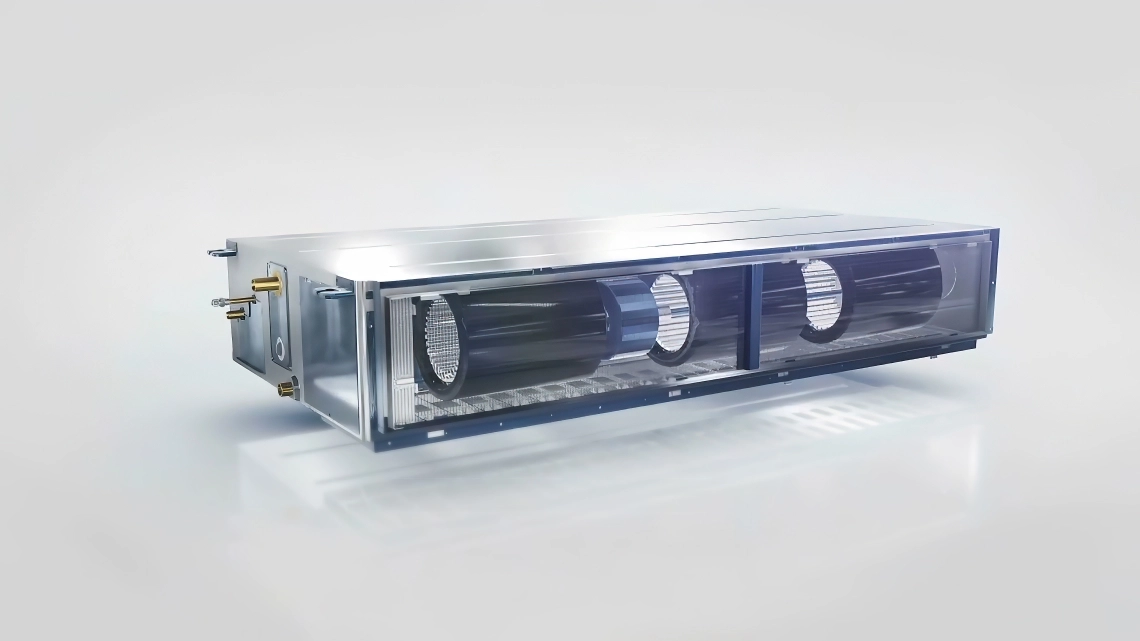

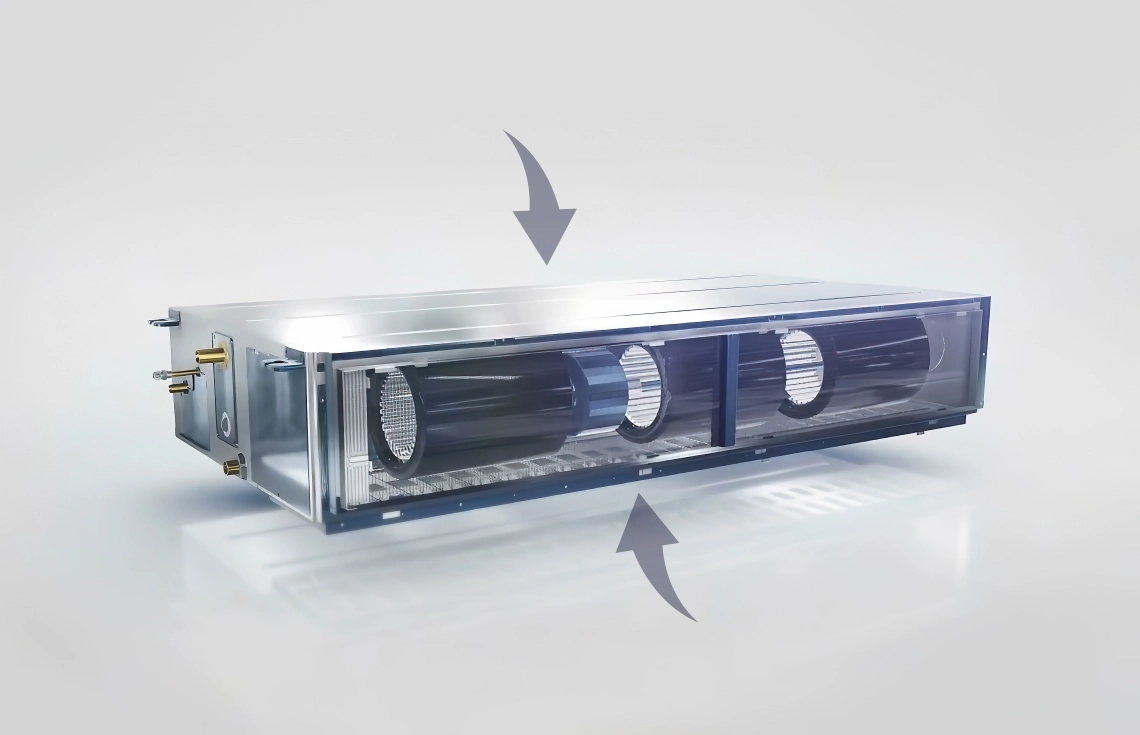

MyCond Medium ESP duct compact design with dual fan

MyCond Medium ESP duct drainage pump lift up to 750 mm

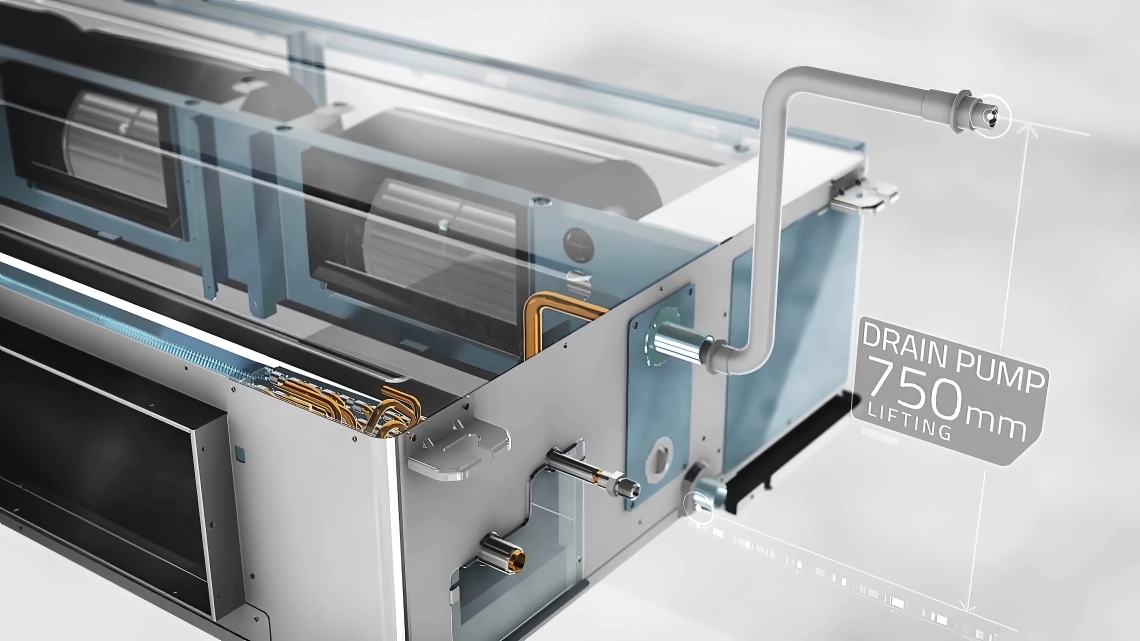

Ενσωματωμένη αντλία αποστράγγισης

Οι συσκευές διαθέτουν ενσωματωμένη αντλία αποστράγγισης με υψηλή ικανότητα ανύψωσης - έως 750 mm.

Πιο ευέλικτο

Τρεις τρόποι αποστράγγισης.

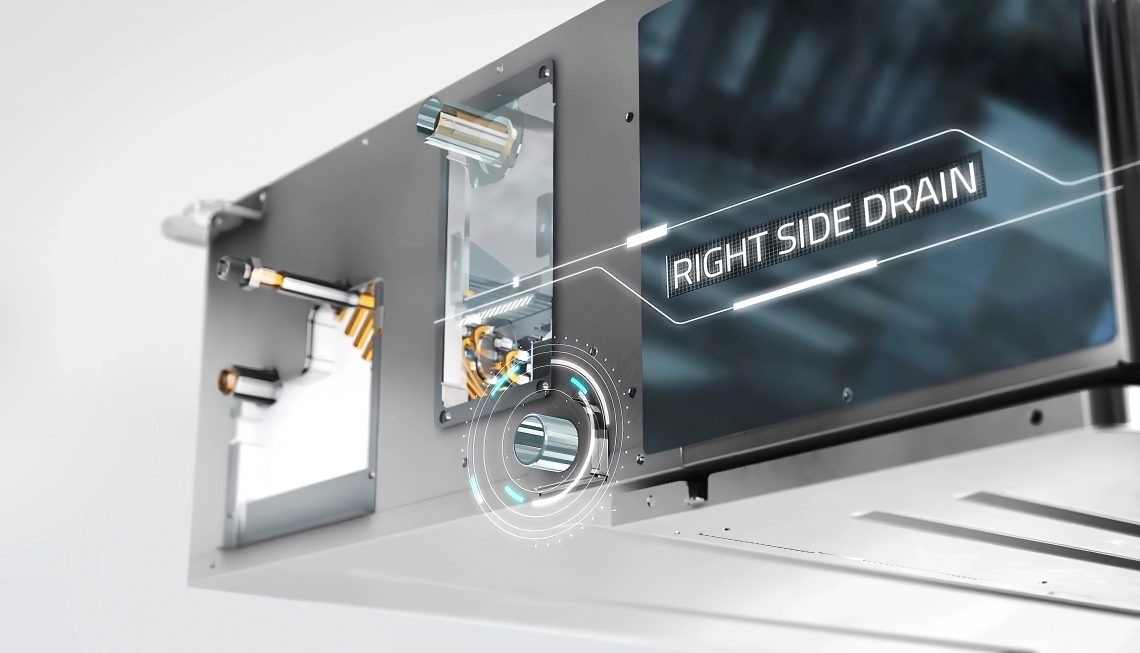

MyCond Medium ESP duct drainage on the right side

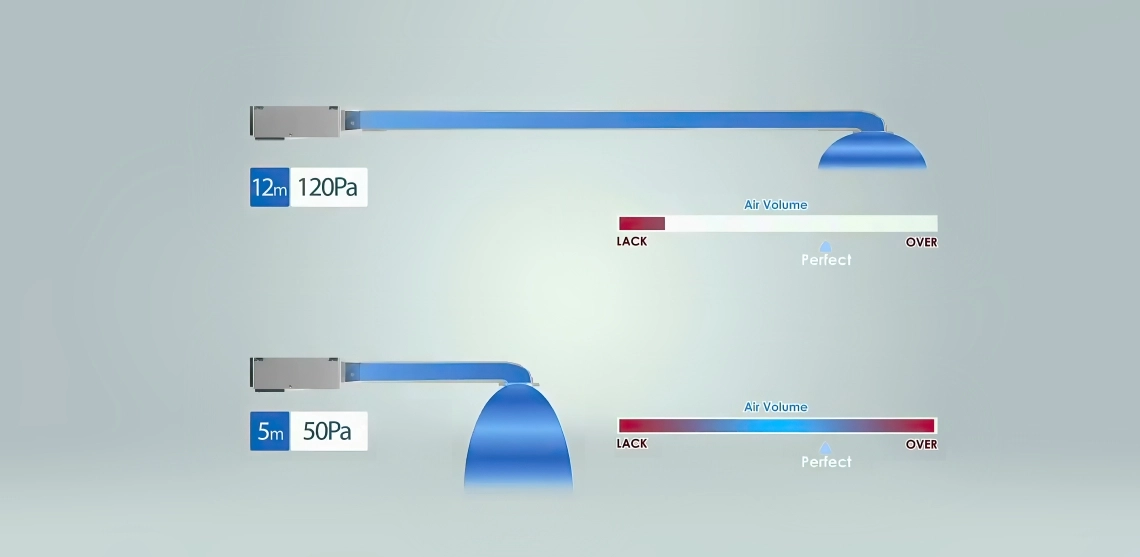

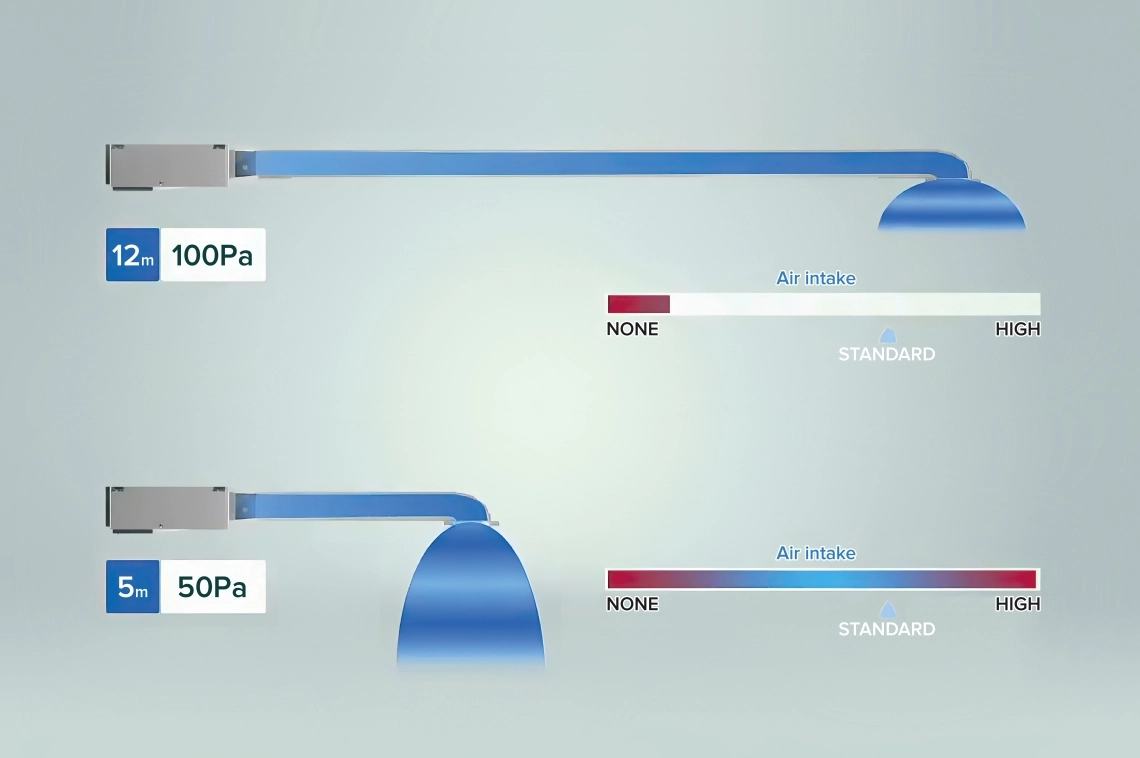

MyCond Medium ESP duct optimal airflow at 50–100 Pa

Στατική πίεση

Δύο τιμές στατικής πίεσης 50 και 100 Pa, επιτρέποντας ρύθμιση στο δίκτυο αεραγωγών

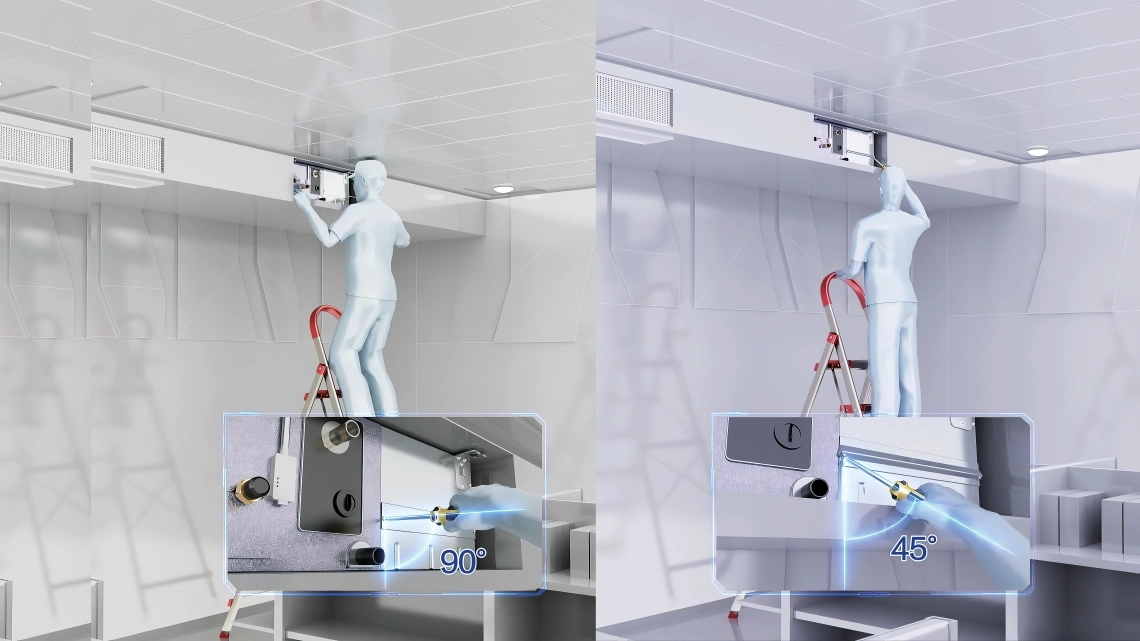

Βολική πρόσβαση στην πλακέτα κυκλώματος

Οι βίδες του ηλεκτρικού διαμερίσματος είναι τοποθετημένες σε γωνία 45°, διευκολύνοντας τη σύνδεση και την εξυπηρέτηση της πλακέτας.

MyCond medium ESP ease of maintenance

Προδιαγραφές

Μονάδες

MIDJ-
05X1EV2AA

MIDJ-
07X1EV2AA

MIDJ-
09X1EV2AA

MIDJ-
12X1EV2AA

MIDJ-
16X1EV2AA

MIDJ-
18X1EV2AA

MIDJ-
24X1EV2AA

MIDJ-
28X1EV2AA

MIDJ-
30X1EV1AA

MIDJ-
38X1EV1AA

MIDJ-
48X1EV1AA

MIDJ-
54X1EV1AA

Ικανότητα

Ψύξη

1,50

2,20

2,80

3,60

4,50

5,60

7,10

8,00

9,00

11,20

14,00

16,00

Θέρμανση

1,70

2,50

3,20

4,00

5,00

6,30

8,00

9,00

10,00

13,00

16,30

18,00

Ηλεκτρικές Παράμετροι

Τροφοδοσία

Ph/V/Hz

1/220~230/50/60

Αερισμός

Ροή αέρα (Υ/Μ/Χ)

m³/h

515/
440/390

545/
470/390

570/
495/420

700/
625/550

915/
765/640

1275/
1050/875

1450/
1200/1000

2000/
1700/1400

2150/
1700/1400

2350/
1950/1600

Ηχητική πίεση
(Υ/Μ/Χ)

dB(A)

29/27/25

30/28/25

31/29/27

32/30/28

33/31/29

34/31/29

35/33/30

36/33/30

38/35/32

40/36/32

42/38/34

Ηχητική ισχύς
(Υ/Μ/Χ)

dB(A)

41/39/37

42/40/37

43/41/39

44/42/40

45/43/41

46/43/41

47/45/42

48/45/42

50/47/44

52/48/44

54/50/46

Εγκατάσταση – Διαστάσεις

Καθαρές διαστάσεις
(WxDxH)

700x700x248

1100x700x248

1500x700x248

Διαστάσεις συσκευασμένης μονάδας
(WxDxH)

932x835x280

1332x835x280

1698x857x305

Καθαρό/ακαθάριστο
βάρος

27,0/
32,0

28,5/
33,5

36,8/
43,4

39,4/
45,4

48,3/
56,5

51,3/
59,5

Ø Υγρού σωλήνα

mm
(ίντσα)

6,35
(1/4)

9,52
(3/8)

Ø Σωλήνα αερίου

mm
(ίντσα)

9,52
(3/8)

12,70 (1/2)

15,88
(5/8)

Στατική πίεση
(Τυπική/Μέγ.)

20/200

20/180

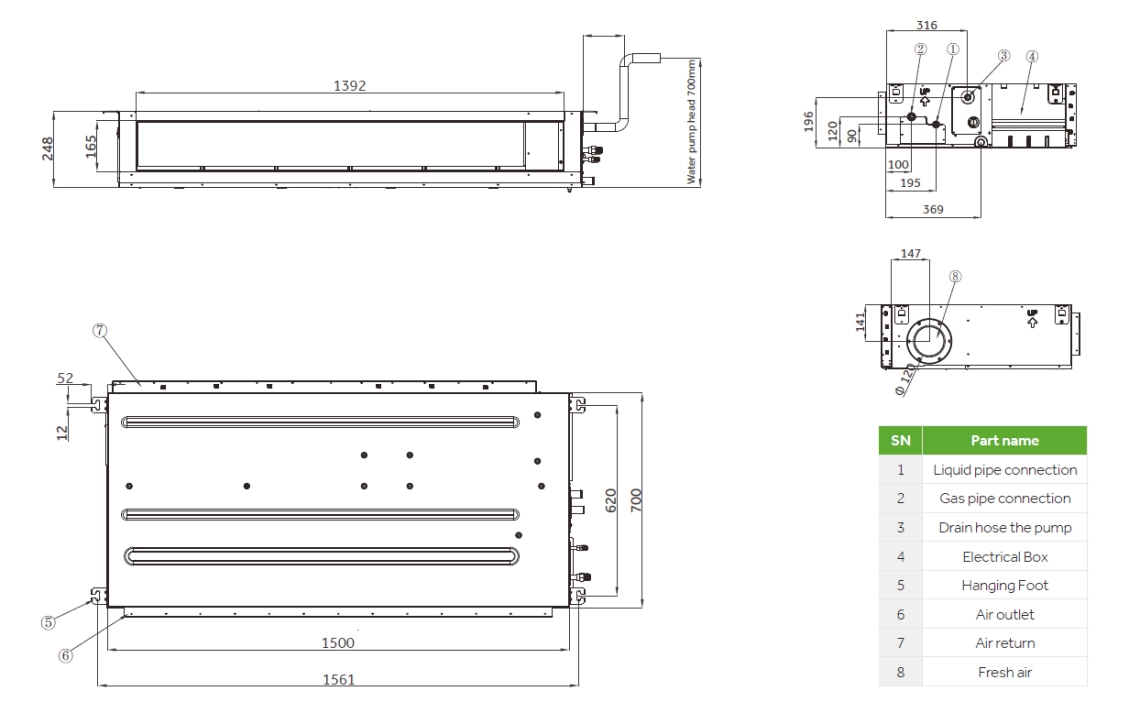

Διαστάσεις

MIDG-38X1EV2AD(H) MIDG-48X1EV2AD(H) MIDG-54X1EV2AD(H) MIDJ-38X1EV1AA MIDJ-48X1EV1AA MIDJ-54X1EV1AA

MyCond Medium ESP duct Overall Dimensions - 1

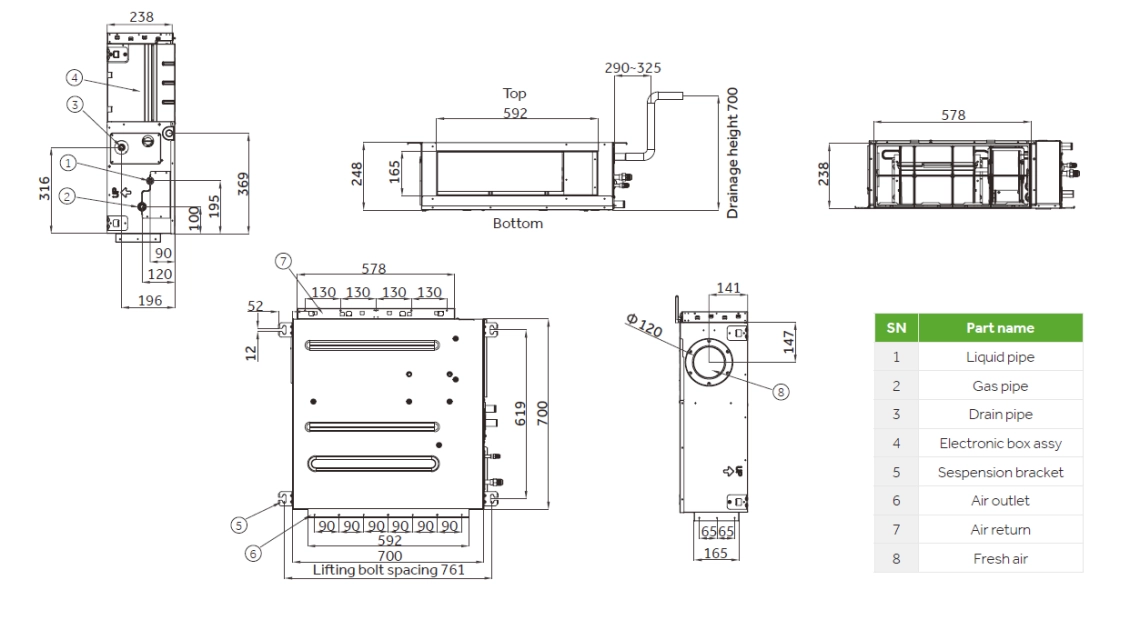

Διαστάσεις

MIDJ-05X1EV2AA MIDJ-07X1EV2AA MIDJ-09X1EV2AA MIDJ-12X1EV2AA MIDJ-16X1EV2AA

MyCond Medium ESP duct Overall Dimensions - 2

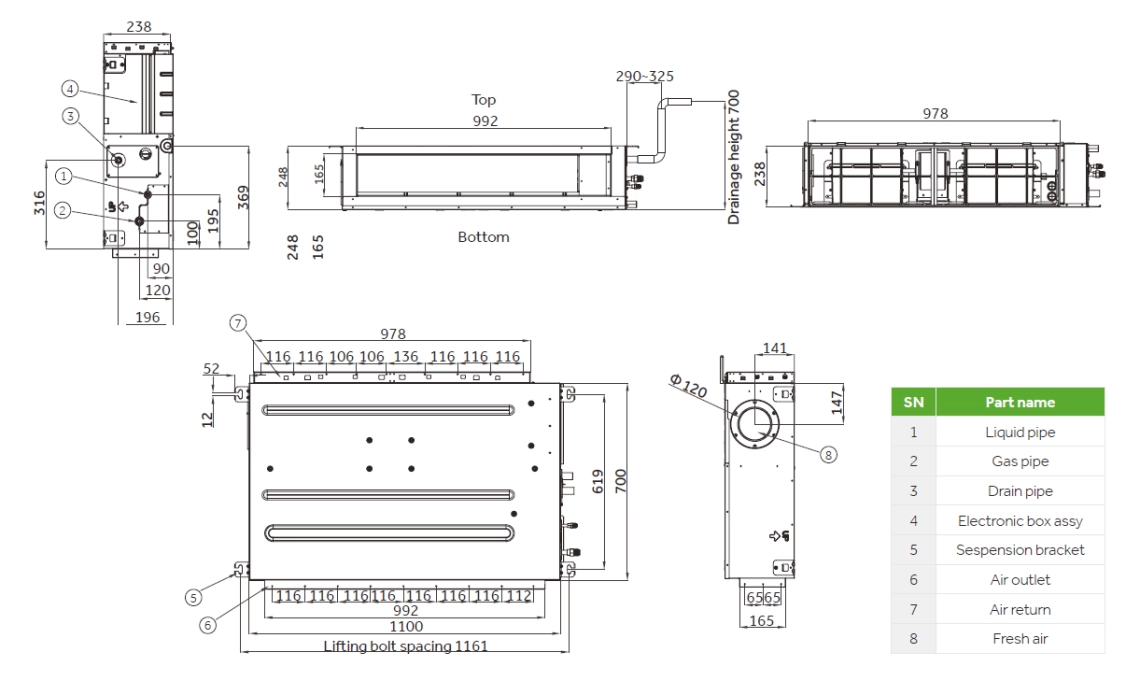

Διαστάσεις

MIDJ-18X1EV2AA MIDJ-24X1EV2AA MIDJ-28X1EV2AA MIDJ-30X1EV1AA

MyCond Medium ESP duct Overall Dimensions - 3
