Χαμηλός λεπτός αγωγός ESP

Οι λεπτοί αγωγοί έχουν σχεδιαστεί για να χωράνε σε στενούς χώρους, καθιστώντας τους κατάλληλους για εγκαταστάσεις σε περιοχές όπου οι συμβατικοί αγωγοί μπορεί να μην είναι εφικτοί
Ικανότητα ψύξης: 1.50 ... 7.10 kW
Ικανότητα θέρμανσης: 1.70 ... 8.00 kW

Θέλετε να αγοράσετε ή έχετε ερωτήσεις
Χαμηλός λεπτός αγωγός ESP

Βασικά χαρακτηριστικά:

  • Ιδανικό για υπνοδωμάτια, δωμάτια ξενοδοχείων και ήσυχα περιβάλλοντα
  • Εξαιρετικά λεπτό: ύψος μόνο 185 mm
  • Έτοιμο για φρέσκο αέρα (προ-κομμένη πλευρική είσοδος)
  • Στάνταρ αντλία αποστράγγισης συμπυκνωμάτων
  • Μετατρέψιμη εισαγωγή αέρα: χαμηλότερα ή πίσω με μετακίνηση του πάνελ, ως στάνταρ
  • Αθόρυβη λειτουργία
  • Σχεδιασμένο για εγκατάσταση ελεύθερης τοποθέτησης χωρίς αγωγό ή με μικρούς αγωγούς. Ρυθμιζόμενο ESP 0/15/30 Pa με χρήση με ενσύρματους ελεγκτές: MWI-R101ABT, MWIR201ABK (μόνο έκδοση με ανεμιστήρα DC)
  • Δυνατότητα ελέγχου μέσω τηλεχειριστηρίου IR χρησιμοποιώντας διακοσμητικό πίνακα με δέκτη IR ή ξεχωριστό δέκτη IR MIR-B101DB
  • Προαιρετική λάμπα UVC για την αποστείρωση του αέρα που διαρρέει τη μονάδα
  • Προαιρετικό αισθητικό διακοσμητικό πάνελ: είσοδος και έξοδος (με περσίδες)
  • Προαιρετικό μοτέρ ανεμιστήρα μετατροπέα συνεχούς ρεύματος

Slim duct system highlighting efficiency and modern design.

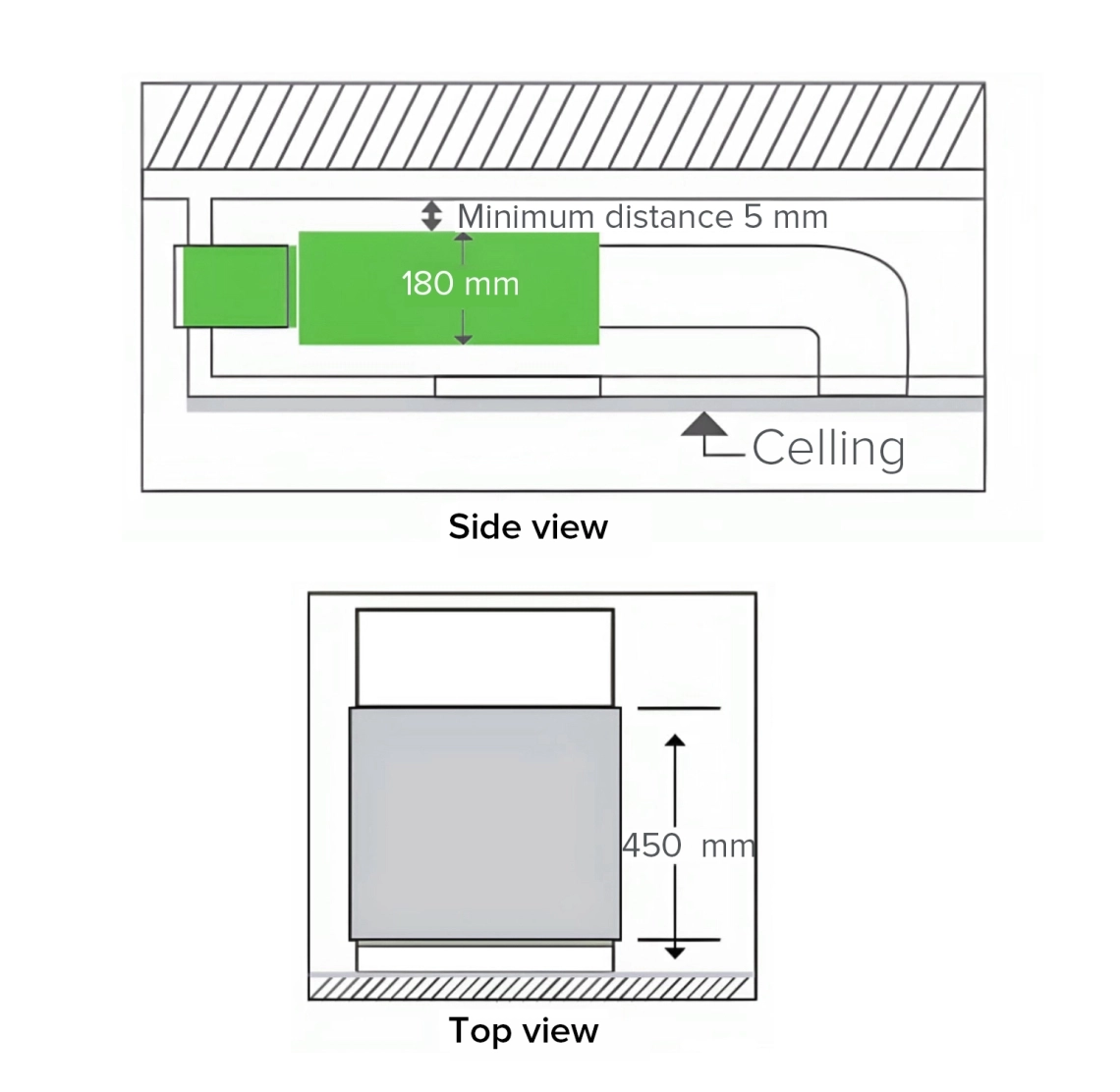

Ρυθμιζόμενο esp super slim εξοικονόμηση χώρου εγκατάστασης ευέλικτο και βολικό

Πάχος ατράκτου μόνο 180mm, εύκολη εγκατάσταση στο ύψος της στενής οροφής κατοικιών, βάθος ατράκτου μόνο 450mm, εξοικονόμηση της περιοχής οροφής και πλήρης συνεργασία με την εσωτερική διακόσμηση.

Αθόρυβη λειτουργία

  • Μοντέλο υψηλής απόδοσης * Κινητήρας DC χωρίς ψήκτρες υψηλής απόδοσης, αδιαβάθμητη ρύθμιση ταχύτητας, μπορεί να επιτύχει επτά παροχή αέρα, να μειώσει σημαντικά το θόρυβο λειτουργίας
  • Μέσω του λογικού σχεδιασμού των θερμικών εξαρτημάτων της εσωτερικής μονάδας και του εσωτερικού αεραγωγού, πραγματοποιείται ταχύτητα ανέμου τεσσάρων μπλοκ, αθόρυβη λειτουργία. Σημείωση: Διατίθεται επίσης το τυποποιημένο μοντέλο κινητήρα εναλλασσόμενου ρεύματος

Slim duct system with energy-efficient features.

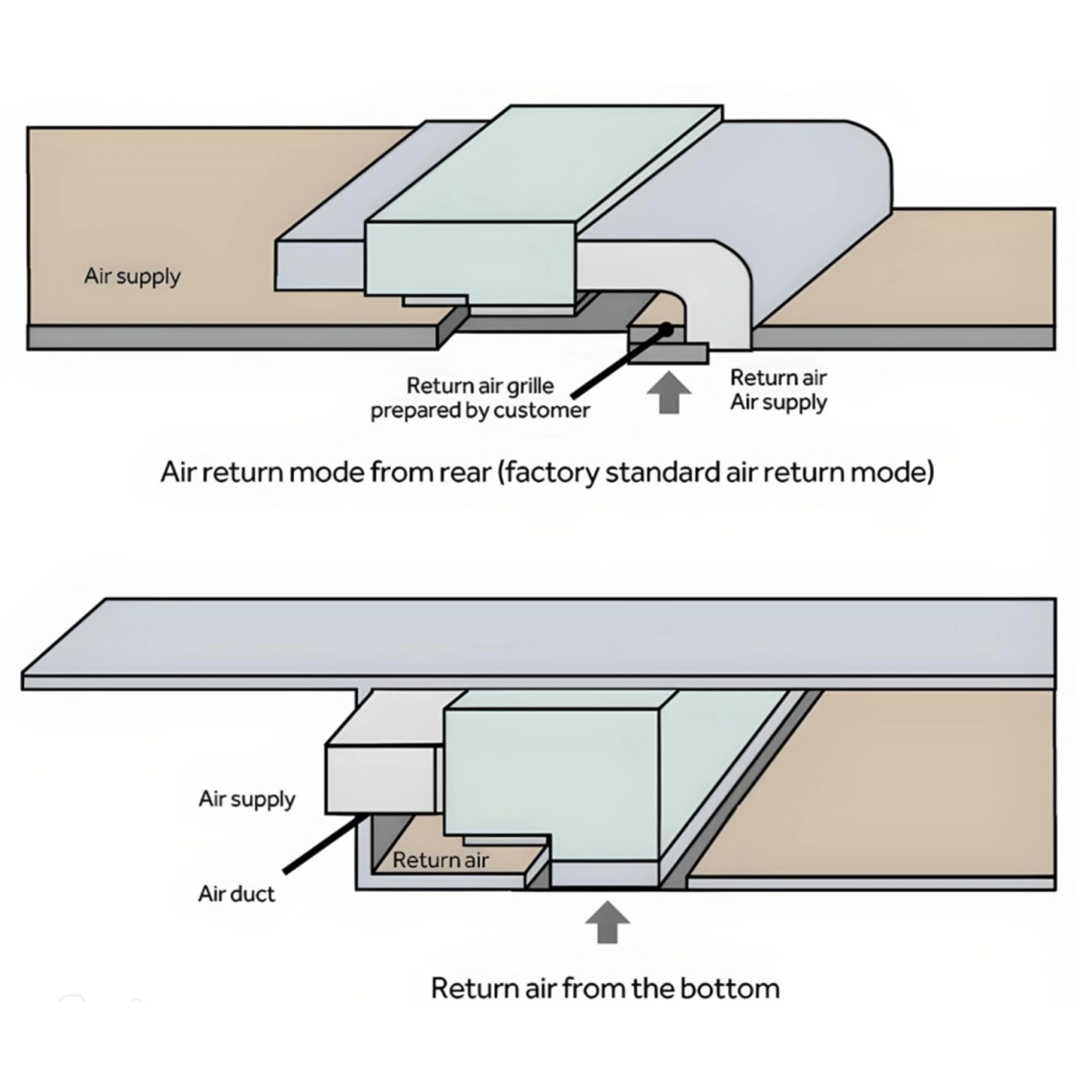

Επιλογή λειτουργίας επιστροφής αέρα σύμφωνα με τις τοπικές συνθήκες - πιο φιλική προς το χρήστη εγκατάσταση

Παρέχετε δύο τρόπους επιστροφής αέρα από κάτω και πίσω, η εσωτερική εγκατάσταση είναι πιο ευέλικτη και βολική, οι χρήστες μπορούν να επιλέξουν το καλύτερο σχήμα εγκατάστασης ανάλογα με τα χαρακτηριστικά της εσωτερικής διακόσμησης. Σημείωση: Εάν υπάρχει αρκετός χώρος εγκατάστασης, συνιστάται η χρήση της λειτουργίας πλευρικής επιστροφής αέρα, η οποία μπορεί να μειώσει αποτελεσματικά τον ήχο λειτουργίας.

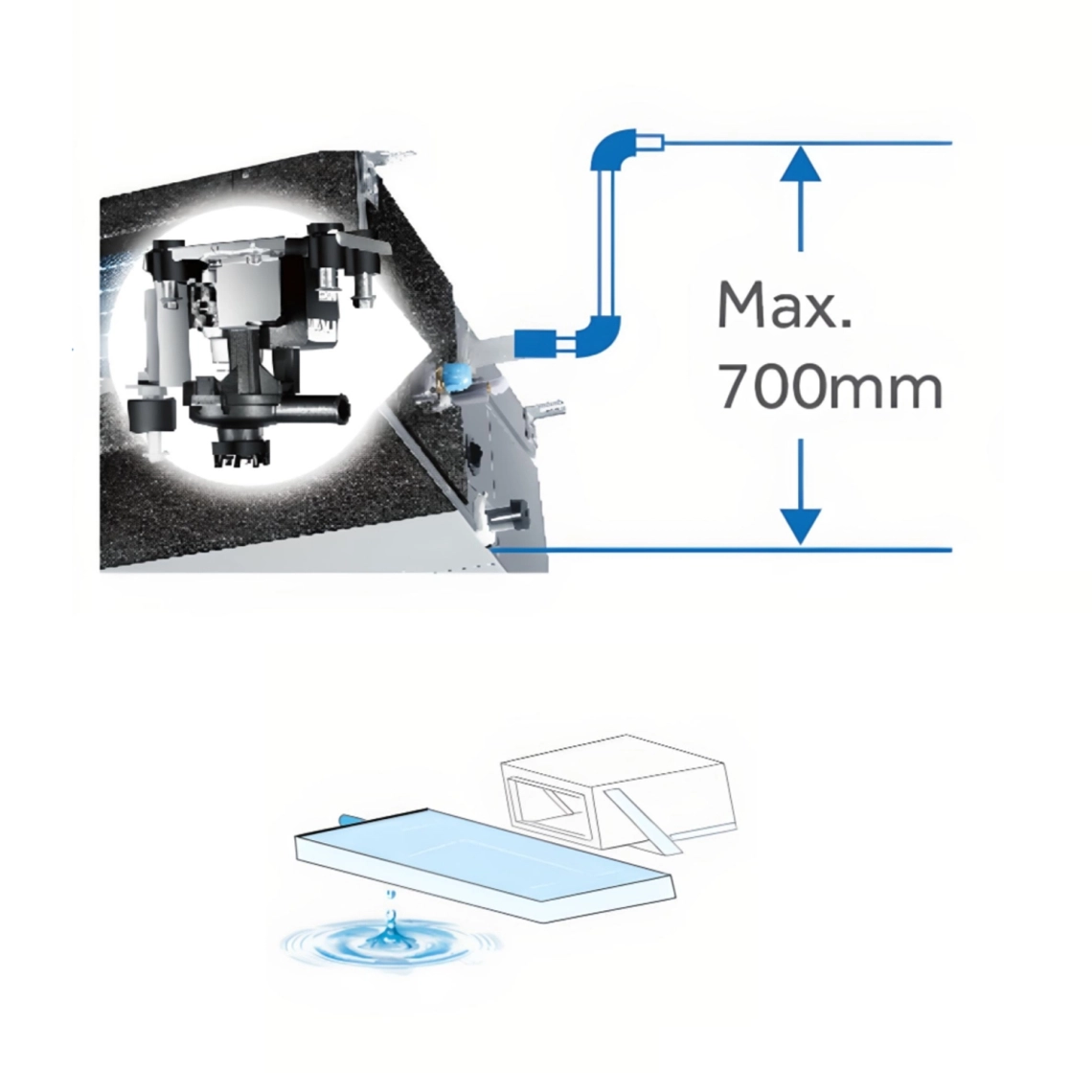

Αντλία αποστράγγισης υψηλής ανύψωσης

Τυπική αντλία ανύψωσης νερού συμπυκνώματος, τυπική κεφαλή 700mm, ειδικά μοντέλα προσαρμοσμένου εύρους έως και 1200mm, και ενσωματωμένος διακόπτης πλωτήρα, βολικό να συνεργαστεί με την πραγματική κατάσταση του χώρου, κλιματισμός απόρριψης νερού συμπυκνώματος.

Compact air conditioning unit for efficient airflow control.

τρισδιάστατη τρισδιάστατη παροχή αέρα 3D

Side view of a low ESP slim duct with 3D airflow.

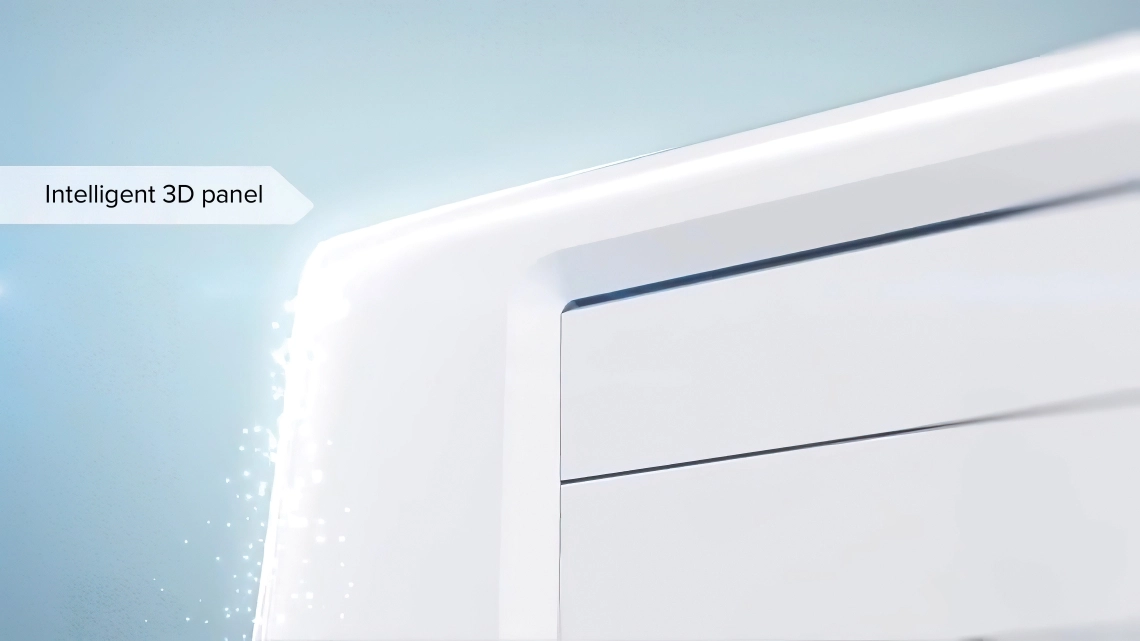

Προαιρετικά διακοσμητικά πάνελ εισόδου/εξόδου αέρα

Τα διακοσμητικά πάνελ σας επιτρέπουν να προσαρμόσετε αρμονικά τις γρίλιες εισόδου και εξόδου αέρα στο εσωτερικό.

Slim duct with low ESP for efficient air distribution.

Compact duct system for efficient air conditioning.

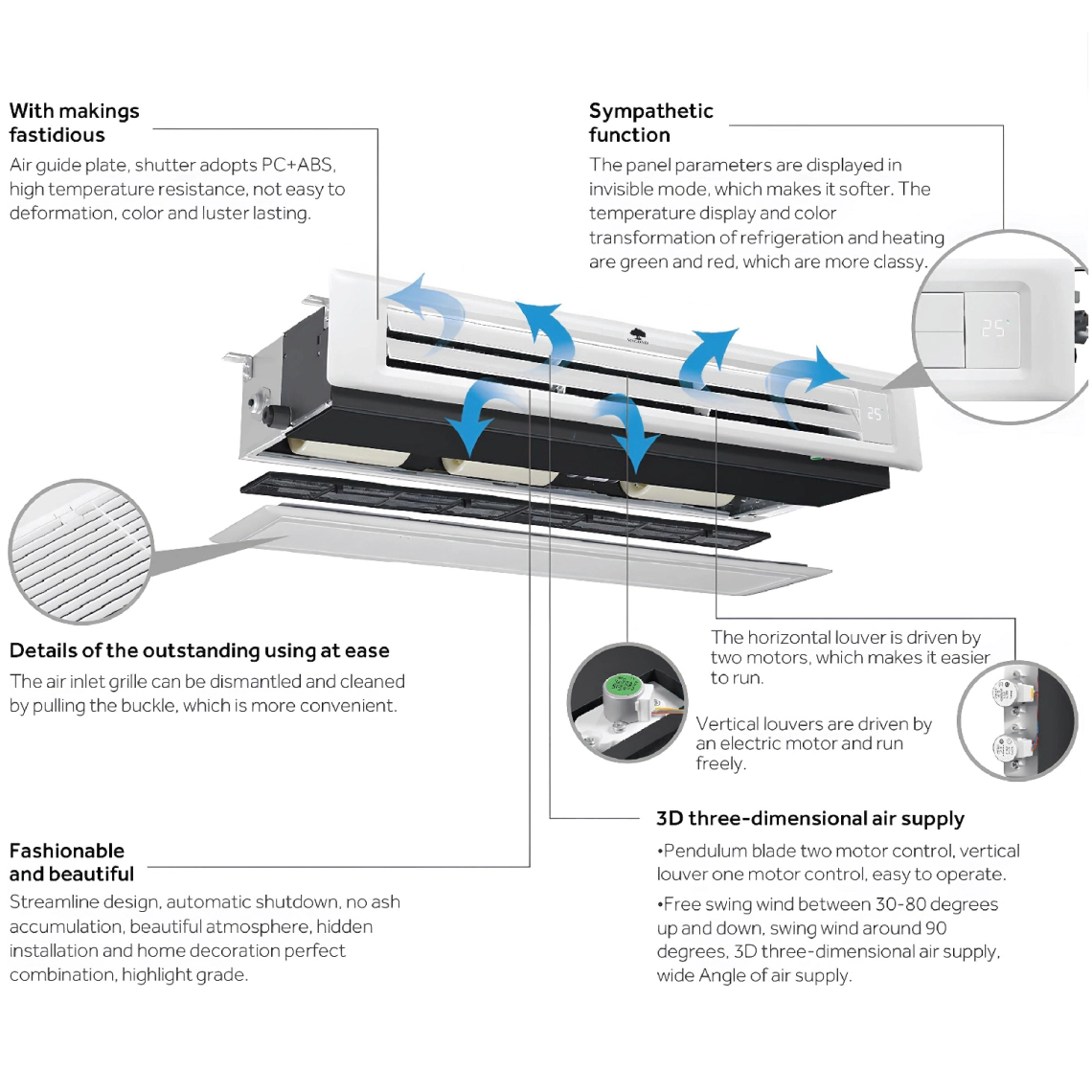

τρισδιάστατη ροή αέρα

Η παρουσία ξεχωριστών χειριστηρίων για τις κάθετες και οριζόντιες περσίδες σάς επιτρέπει να δημιουργήσετε μια άνετη τρισδιάστατη ροή αέρα προς την επιθυμητή κατεύθυνση.

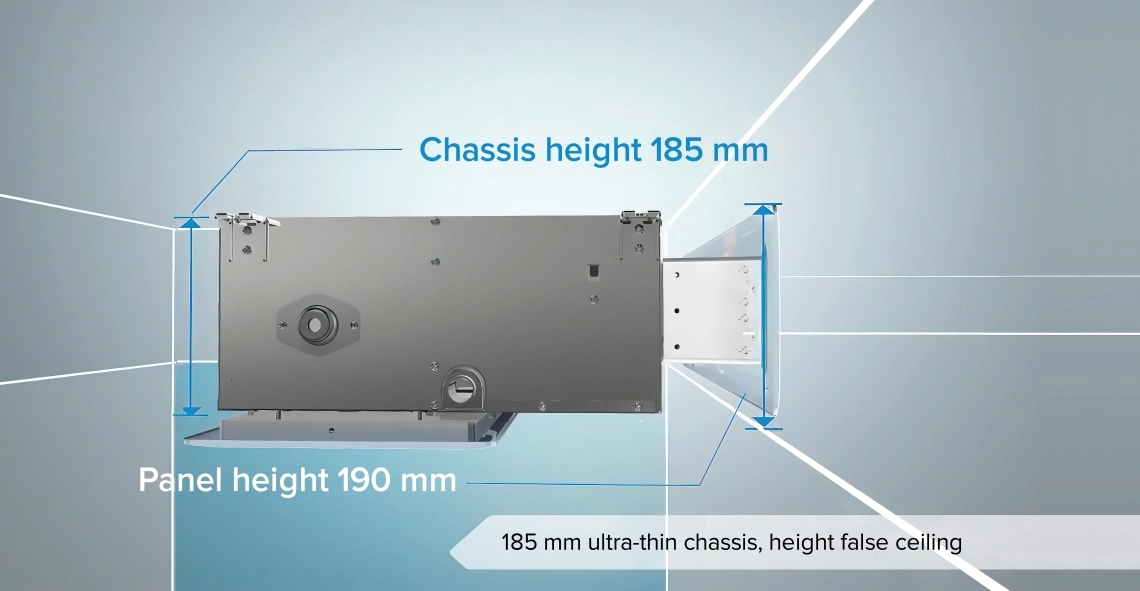

Εξαιρετικά λεπτός σχεδιασμός

Το ύψος της χαμηλής μονάδας αγωγών slim ESP είναι μόλις 185 mm, το οποίο είναι κορυφαίο στον κλάδο και παρέχει τη μικρότερη πτώση οροφής.

A compact air conditioning duct designed for low ESP environments.

Slim duct system for efficient air distribution.

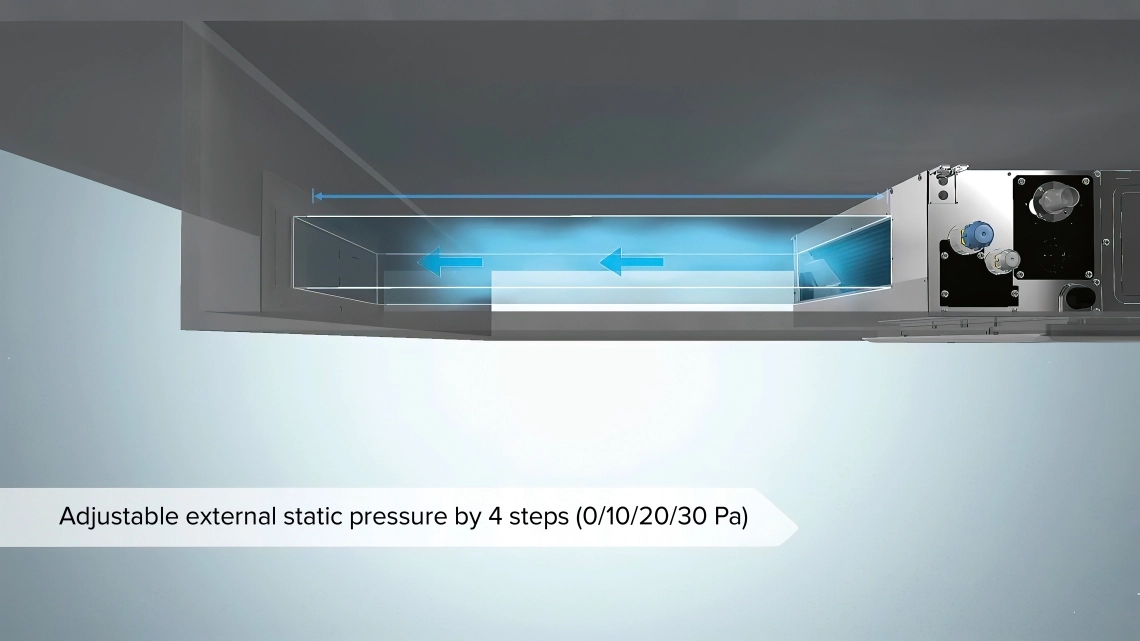

Ρυθμιζόμενο esp με ενσύρματο χειριστήριο

Το ESP μπορεί να ρυθμιστεί με τη χρήση ενσύρματων ελεγκτών MWIR201ABK ή MWI-R101ABT. Και ο εγκαταστάτης δεν χρειάζεται να ανεβαίνει σε σκάλες για να κάνει τις ρυθμίσεις. Διατίθενται 3 στάδια ESP (μόνο για την έκδοση DCfan): 0/15/30 Pa.

Προδιαγραφές Μονάδες MIDS-05X1EV1AA MIDS-07X1EV1AA MIDS-09X1EV1AA MIDS-12X1EV1AA MIDS-16X1EV1AA MIDS-18X1EV1AA MIDS-24X1EV1AA
Χωρητικότητα
Ψύξη kW 1,50 2,20 2,80 3,60 4,50 5,60 7,10
Θέρμανση kW 1,70 2,50 3,20 4,00 5,00 6,30 8,00
Ηλεκτρικές παράμετροι
Παροχή ρεύματος Ph/V/Hz 1/220-230/50/60 1/220-230/50/60 1/220-230/50/60 1/220-230/50/60 1/220-230/50/60 1/220-230/50/60 1/220-230/50/60
Εξαερισμός
Ροή αέρα (H/M/L) m3/h 430/370/310 480/420/360 480/420/360 550/430/370 600/540/460 800/690/580 930/850/750
Ηχητική πίεση
(H/M/L)
dB(A) 26/22/19 27/23/20 27/23/20 30/27/24 32/29/26 33/30/27 36/33/30
Ηχητική ισχύς
(H/M/L)
dB(A) 40/36/33 41/37/34 41/37/34 44/41/38 46/43/40 47/44/41 50/47/43
Εγκατάσταση - Διαστάσεις
Διαστάσεις μονάδας
ΠxΒxΥ
mm 850x420x185 850x420x185 850x420x185 850x420x185 850x420x185 1170x420x185 1170x420x185
Συσκευασμένη μονάδα
Διαστάσεις ΜxΠxΥ
mm 1045x540x270 1045x540x270 1045x540x270 1045x540x270 1045x540x270 1365x540x270 1365x540x270
Καθαρό βάρος / μικτό βάρος
Kg 16,5/21,5 17,5/22,5 17,5/22,5 17,5/22,5 18,5/23,5 22,2/28,2 24,0/30,0
Ø Σωλήνας ψυκτικού υγρού
mm (ίντσα) 6,35 (1/4) 6,35 (1/4) 6,35 (1/4) 6,35 (1/4) 6,35 (1/4) 6,35 (1/4) 9,52 (3/8)
Ø Σωλήνας ψυκτικού αερίου
mm (ίντσα) 12,70 (1/2) 12,70 (1/2) 12,70 (1/2) 12,70 (1/2) 12,70 (1/2) 12,70 (1/2) 15,88 (5/8)
Στατική πίεση
(Standard / Max)
Pa 0/15/30 0/15/30 0/15/30 0/15/30 0/15/30 0/15/30 0/15/30
Πίνακας
Μοντέλο M1B-890IA/D M1B-890IA/D M1B-890IA/D M1B-890IA/D M1B-890IA/D M1B-1210IA/D M1B-1210IA/D
Διαστάσεις ΠxΒxΥ (πίνακας εξόδου
)
mm 890x190x100 890x190x100 890x190x100 890x190x100 890x190x100 1210x190x100 1210x190x100
Διαστάσεις ΠxΒxΥ (πίνακας εισαγωγής
με φίλτρο)
mm 890x290,5x32,4 890x290,5x32,4 890x290,5x32,4 890x290,5x32,4 890x290,5x32,4 1210x290,5x32,4 1210x290,5x32,4
Διαστάσεις συσκευασίας
mm 938x335x220 938x335x220 938x335x220 938x335x220 938x335x220 1258x335x220 1258x335x220
Καθαρό βάρος / μικτό βάρος
Kg 4,0/5,0 4,0/5,0 4,0/5,0 4,0/5,0 4,0/5,0 5,0/6,0 5,0/6,0

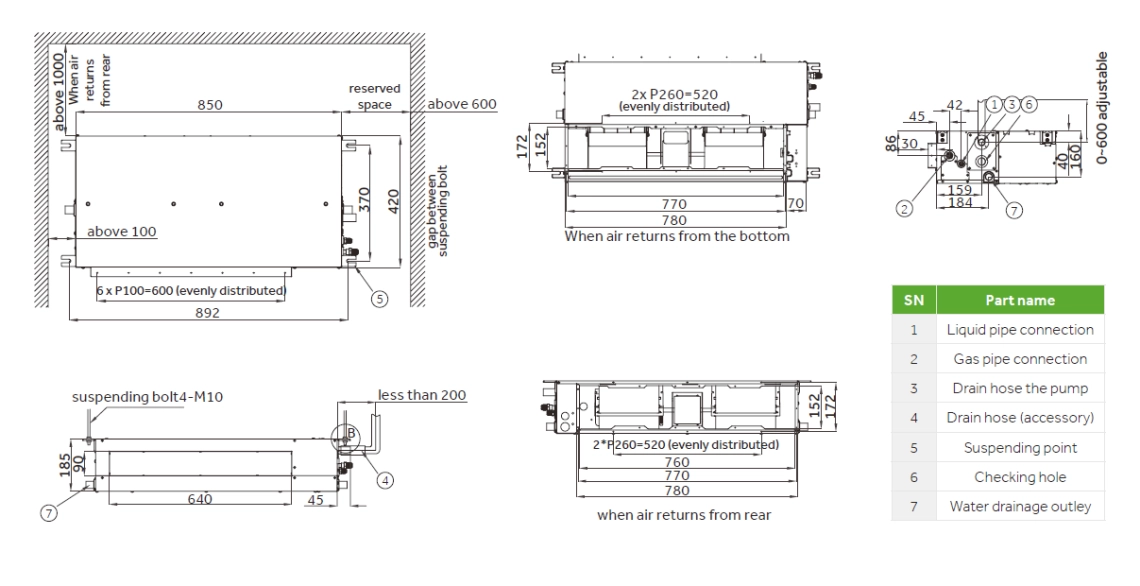

Διαστάσεις

MIDS-05X1EV2AD(H) MIDS-07X1EV2AD(H) MIDS-09X1EV2AD(H) MIDS-12X1EV2AD(H) MIDS-16X1EV2AD(H) MIDS-05X1EV1AD MIDS-07X1EV1AD MIDS-09X1EV1AD MIDS-12X1EV1AD MIDS-16X1EV1AD MIDS-05X1EV1AA MIDS-07X1EV1AA MIDS-09X1EV1AA MIDS-12X1EV1AA MIDS-16X1EV1AA MIDS-05X1EV1AA MIDS-07X1EV1AA MIDS-09X1EV1AA MIDS-12X1EV1AA MIDS-16X1EV1AA

Diagram depicting the dimensions of the low ESP slim duct.

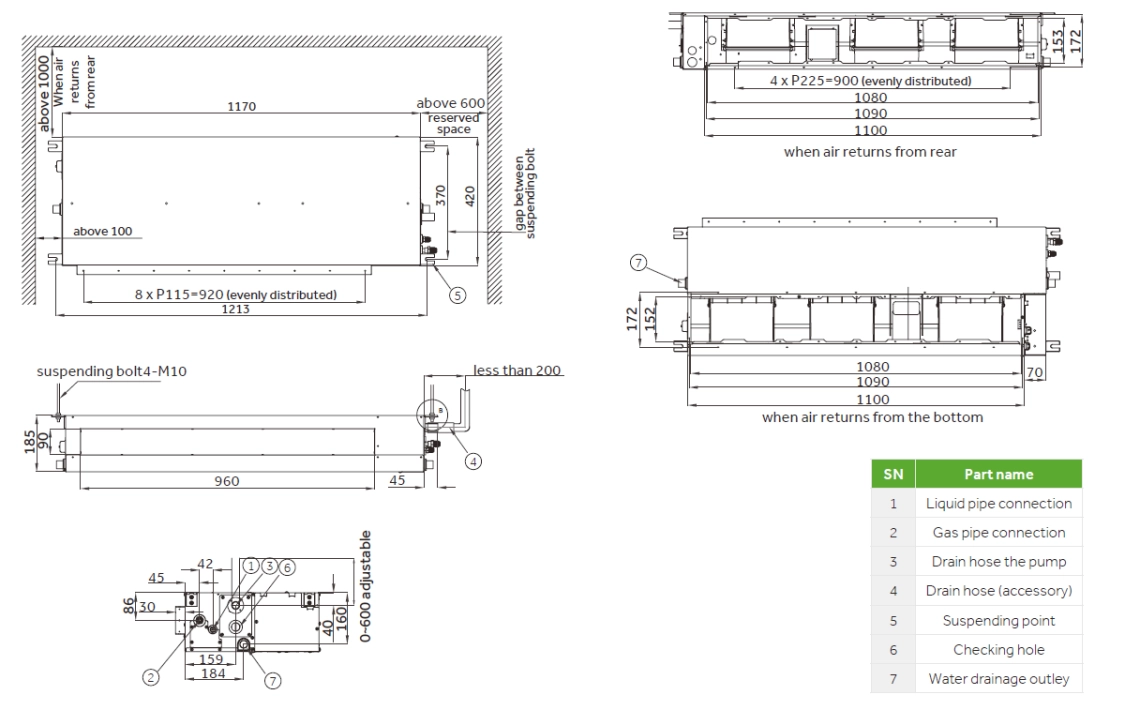

Διαστάσεις

MIDG-18X1EV2AD(H) MIDG-24X1EV2AD(H) MIDG-18X1EV2AD MIDG-24X1EV2AD MIDS-18X1EV1AA MIDS-24X1EV1AA

Diagram showcasing low ESP duct dimensions and features.
