Ευέλικτες μονάδες fan coil σειράς SEC/F

Η σειρά προϊόντων που παρουσιάζεται στη σειρά έχει σχεδιαστεί για δωμάτια με μικρή επιφάνεια. Χρειάζεστε μόνο μία μονάδα για να ψύξετε ή να θερμάνετε το δωμάτιο. Η μονάδα fan coil είναι εξοπλισμένη με φυγοκεντρικό ανεμιστήρα που επιτρέπει την επίτευξη σημαντικής ισχύος με χαμηλά χαρακτηριστικά θορύβου

Ικανότητα ψύξης: 0,57 ... 8,52 kW

Ικανότητα θέρμανσης: 0,64 ... 10,53 kW

Θέλετε να αγοράσετε ή έχετε ερωτήσεις

Mycond

Επιδαπέδιες μονάδες Fan Coil

Η σειρά επιτρέπει την εγκατάσταση σε διάφορες θέσεις. Με τη γκάμα προαιρετικών αξεσουάρ, η μονάδα fan coil μπορεί να προσαρμοστεί τέλεια σε συγκεκριμένες συνθήκες λειτουργίας.

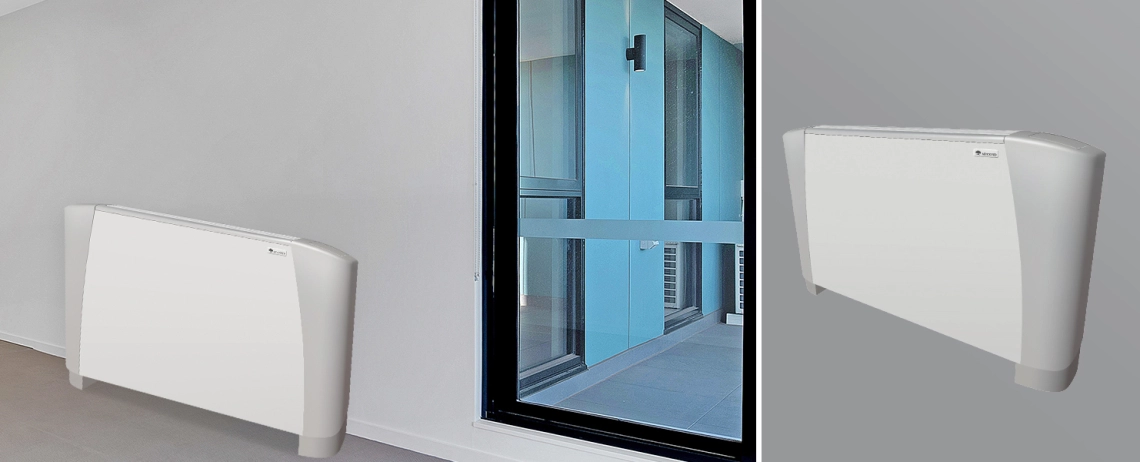

SEC/F σειρά fan coil μονάδες εγκατεστημένες σε σύγχρονα εσωτερικά.

Κύρια χαρακτηριστικά:

Μπορεί να εξοπλιστεί με EC ανεμιστήρες ως προαιρετική επιλογή
Στατική πίεση έως 50 Pa
Κατακόρυφος ή οριζόντιος σχεδιασμός
Σχεδιασμός 2 ή 4 σωλήνων
Απομακρυσμένο ή ενσωματωμένο πάνελ ελέγχου

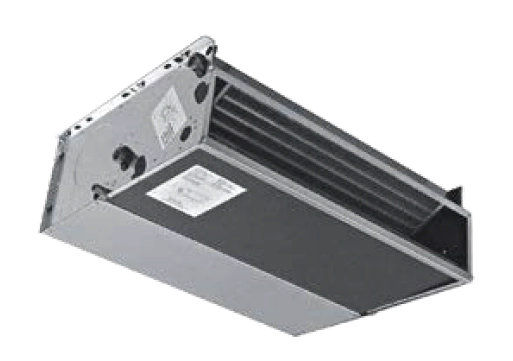

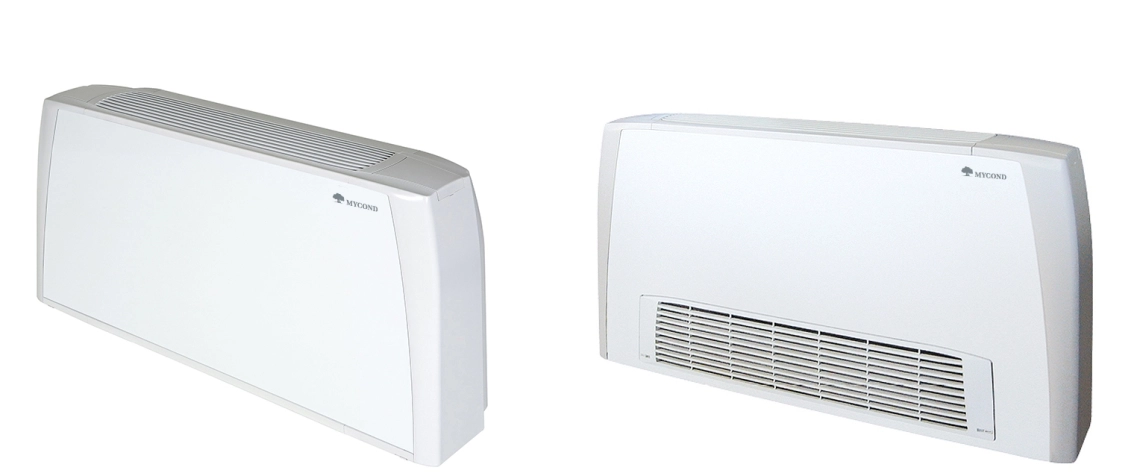

Πολυλειτουργική μονάδα fan coil από τη σειρά SEC/F που εμφανίζεται σε εσωτερικό χώρο.

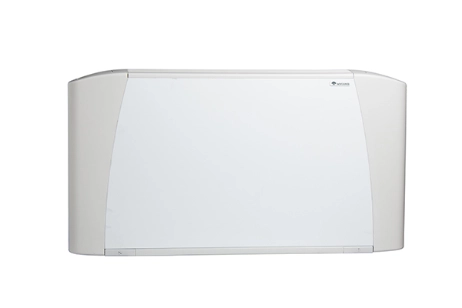

MyCond SEC/F εμφάνιση

Χαρακτηριστικά σχεδιασμού :

Ο εσωτερικός σκελετός είναι κατασκευασμένος από γαλβανισμένο χάλυβα υψηλής αντοχής. Η εξωτερική θήκη αποτελείται από μεταλλικά μπροστινά πάνελ και πλαστικά πλευρικά πάνελ.
Η σχάρα διανομής αέρα είναι κατασκευασμένη από πλαστικό.
Αντικαταστάσιμο φίλτρο με πυρήνες από πολυπροπυλένιο και γαλβανισμένο χάλυβα. Εύκολη αντικατάσταση χάρη σε ειδικούς πλαστικούς οδηγούς.
Ένας φυγοκεντρικός ανεμιστήρας με αλουμινένιο ή πλαστικό πτερωτή, στατικά και δυναμικά ισορροπημένος για να λειτουργεί όσο το δυνατόν πιο ήσυχα.

Ένας μονοφασικός κινητήρας έξι ταχυτήτων (με τρεις εργοστασιακά ρυθμισμένες ταχύτητες), τοποθετημένος σε αντιδονητικές βάσεις και εξοπλισμένος με θερμικό διακόπτη αυτόματης επαναφοράς, με βαθμολογία προστασίας IP20, κλάση μόνωσης B.
Οι εναλλάκτες θερμότητας είναι κατασκευασμένοι από σωλήνες χαλκού με αλουμινένιες πτερύγες. Ο εναλλάκτης θερμότητας συνδέεται από την αριστερή πλευρά ως στάνταρ. Μονάδες με σύνδεση από τη δεξιά πλευρά είναι διαθέσιμες κατόπιν αιτήματος.
Η αποχετευτική λεκάνη είναι κατασκευασμένη από πλαστικό και μονωμένη με αφρό πολυολεφίνης (κλάση M1); ο σωλήνας έχει διάμετρο 15 mm.

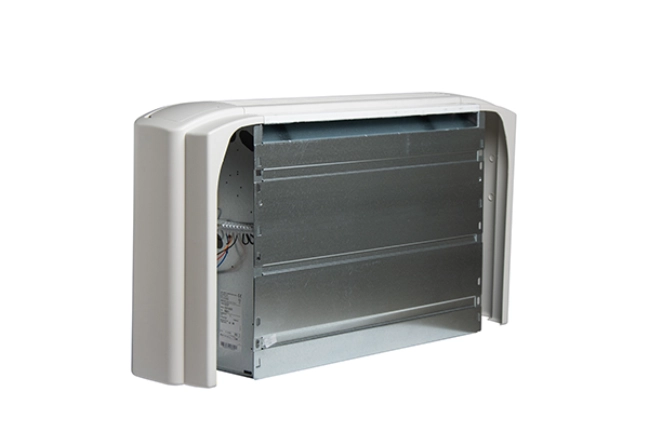

MyCond SEC/F μονάδα fan coil που παρέχει αποτελεσματική διανομή αέρα.

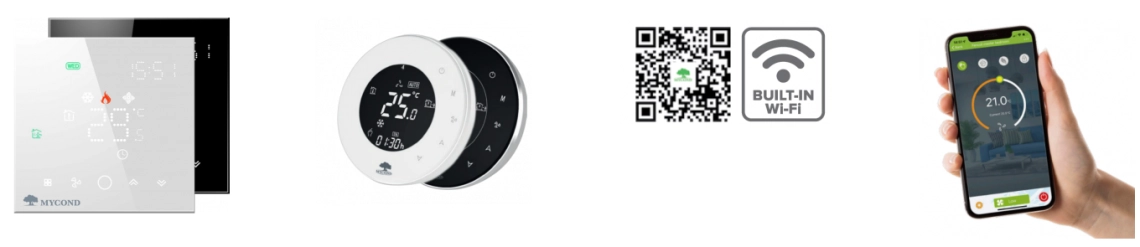

Το βέλτιστο σύνολο αυτοματισμού για προσιτό και απλό έλεγχο μέσω smartphone

MyCond SEC/F Μια κοπέλα και ο σκύλος της δίπλα σε μια μονάδα fan coil.

Μονάδες fan coil 2 σωλήνων 3 σειρών. Προδιαγραφές

Προδιαγραφές	Μονάδες	SEC/F 1.3						SEC/F 2.3						SEC/F 3.3
Αριθμός ταχυτήτων		1	2	3	4	5	6	1	2	3	4	5	6	1	2	3	4	5	6
Ροή αέρα	m³/h	105	125	150	175	195	220	145	170	220	250	295	340	185	235	270	325	385	440
Συνολική ψυκτική ικανότητα	kW	0,57	0,66	0,75	0,84	0,91	1,00	0,90	0,99	1,23	1,35	1,53	1,70	1,27	1,55	1,76	2,04	2,35	2,61
Αισθητή ψυκτική ικανότητα	kW	0,45	0,53	0,60	0,69	0,75	0,83	0,68	0,76	0,95	1,06	1,21	1,36	0,92	1,13	1,30	1,51	1,76	1,97
Θερμική ικανότητα	kW	0,64	0,76	0,86	0,98	1,07	1,19	0,94	1,06	1,34	1,49	1,70	1,92	1,26	1,56	1,79	2,10	2,44	2,74
Πτώση πίεσης νερού (ψύξη)	kPa	2,5	3,0	3,8	4,7	5,4	6,3	2,5	3,0	4,4	5,3	6,5	7,9	6,6	9,4	11,8	15,3	19,7	23,8
Πτώση πίεσης νερού (θέρμανση)	kPa	0,9	1,1	1,4	1,8	2,1	2,5	2,2	2,8	4,2	5,0	6,4	7,9	5,4	7,8	10,0	13,2	17,1	21,0
Κατανάλωση ενέργειας	W	16	19	21	25	29	33	14	16	22	26	32	40	15	20	25	32	41	49
Επίπεδο ηχητικής ισχύος	dB(A)	32	34	36	39	42	45	30	33	40	43	47	51	31	36	40	45	49	52
Επίπεδο ηχητικής πίεσης (*)	dB(A)	23	25	27	30	33	36	21	24	31	34	38	42	22	27	31	36	40	43

Προδιαγραφές	Μονάδες	SEC/F 4.3						SEC/F 5.3						SEC/F 6.3
Αριθμός ταχυτήτων		1	2	3	4	5	6	1	2	3	4	5	6	1	2	3	4	5	6
Ροή αέρα	m³/h	185	265	335	400	485	570	250	315	420	495	545	650	415	505	590	680	760	830
Συνολική ψυκτική ικανότητα	kW	1,25	1,71	2,11	2,43	2,83	3,19	1,66	2,01	2,55	2,90	3,13	3,58	2,50	2,94	3,32	3,70	4,01	4,26
Αισθητή ψυκτική ικανότητα	kW	0,91	1,26	1,57	1,82	2,15	2,45	1,22	1,49	1,91	2,19	2,38	2,76	1,87	2,23	2,54	2,86	3,12	3,35
Θερμική ικανότητα	kW	1,25	1,74	2,18	2,52	2,97	3,41	1,65	2,02	2,61	3,00	3,24	3,75	2,56	3,05	3,45	3,90	4,26	4,56
Πτώση πίεσης νερού (ψύξη)	kPa	6,5	11,2	16,2	20,8	27,2	33,8	4,1	5,8	8,8	11,1	12,7	16,2	8,6	11,4	14,1	17,2	19,8	22,1
Πτώση πίεσης νερού (θέρμανση)	kPa	3,4	4,8	7,5	9,6	11,0	14,2	3,4	4,8	7,5	9,6	11,0	14,2	7,3	9,9	12,3	15,2	17,8	20,1
Κατανάλωση ενέργειας	W	14	21	28	34	44	57	18	22	32	39	46	61	37	46	55	67	78	88
Επίπεδο ηχητικής ισχύος	dB(A)	27	33	39	43	47	53	26	31	37	41	43	48	37	42	46	49	52	54
Επίπεδο ηχητικής πίεσης (*)	dB(A)	18	24	30	34	38	43	17	22	28	32	34	39	28	33	37	40	43	45

Προδιαγραφές	Μονάδες	SEC/F 7.3						SEC/F 8.3						SEC/F 9.3
Αριθμός ταχυτήτων		1	2	3	4	5	6	1	2	3	4	5	6	1	2	3	4	5	6
Ροή αέρα	m³/h	445	535	630	735	840	925	510	655	815	1020	1100	1200	735	830	980	1210	1365	1500
Συνολική ψυκτική ικανότητα	kW	2,82	3,29	3,74	4,21	4,66	5,01	3,01	3,68	4,32	5,09	5,36	5,69	4,00	4,38	4,95	5,74	6,21	6,56
Αισθητή ψυκτική ικανότητα	kW	2,08	2,45	2,80	3,19	3,56	3,85	2,27	2,82	3,35	4,02	4,26	4,55	3,08	3,40	3,89	4,60	5,03	5,37
Θερμική ικανότητα	kW	2,83	3,34	3,83	4,33	4,83	5,23	3,22	4,02	4,78	5,75	6,11	6,55	4,42	4,86	5,58	6,62	7,26	7,78
Πτώση πίεσης νερού (ψύξη)	kPa	12,3	16,2	20,3	25,1	30,1	34,2	7,2	10,3	13,8	18,4	20,2	22,5	11,8	13,8	17,3	22,4	25,9	28,6
Πτώση πίεσης νερού (θέρμανση)	kPa	10,1	13,5	17,2	21,3	25,9	29,7	5,6	8,3	11,3	15,6	17,3	19,6	9,8	11,6	14,8	19,9	23,5	26,5
Κατανάλωση ενέργειας	W	44	54	66	79	92	103	47	62	81	105	116	130	78	92	108	134	152	176
Επίπεδο ηχητικής ισχύος	dB(A)	38	42	47	51	54	56	39	45	50	56	58	60	47	50	54	58	62	64
Επίπεδο ηχητικής πίεσης (*)	dB(A)	29	33	38	42	45	47	30	36	41	47	49	51	38	41	45	49	53	55

Προδιαγραφές	Μονάδες	SEC/F 7.4						SEC/F 8.4						SEC/F 9.4
Αριθμός ταχυτήτων		1	2	3	4	5	6	1	2	3	4	5	6	1	2	3	4	5	6
Ροή αέρα	m³/h	445	535	630	735	840	925	510	655	815	1020	1100	1200	735	830	980	1210	1365	1500
Συνολική ψυκτική ικανότητα	kW	2,99	3,51	4,01	4,56	5,08	5,48	3,22	3,97	4,72	5,63	5,94	6,34	4,34	4,79	5,45	6,41	6,98	7,42
Αισθητή ψυκτική ικανότητα	kW	2,18	2,57	2,96	3,39	3,80	4,13	2,38	2,98	3,58	4,33	4,59	4,93	3,28	3,63	4,18	4,98	5,48	5,87
Θερμική ικανότητα	kW	2,95	3,49	4,03	4,62	5,15	5,59	3,37	4,26	5,14	6,27	6,60	7,20	4,70	5,23	6,01	7,18	7,93	8,52
Πτώση πίεσης νερού (ψύξη)	kPa	9,5	12,5	15,9	20,0	24,2	27,7	9,6	14,0	19,0	26,0	28,6	32,2	8,9	10,6	13,4	17,8	20,7	23,2
Πτώση πίεσης νερού (θέρμανση)	kPa	7,5	10,1	13,1	16,6	20,1	23,2	8,5	12,8	17,9	24,9	27,8	31,7	8,3	10,0	12,8	17,6	20,9	23,7
Κατανάλωση ενέργειας	W	44	54	66	79	92	103	47	62	81	105	116	130	78	92	108	134	152	176
Επίπεδο ηχητικής ισχύος Lw	dB(A)	38	42	47	51	54	56	39	45	50	56	58	60	47	50	54	58	62	64
Επίπεδο ηχητικής πίεσης (*)Lp	dB(A)	29	33	38	42	45	47	30	36	41	47	49	51	38	41	45	49	53	55

Προδιαγραφές	Μονάδες	SEC/F 7.4						SEC/F 8.4						SEC/F 9.4
Αριθμός ταχυτήτων		1	2	3	4	5	6	1	2	3	4	5	6	1	2	3	4	5	6
Ροή αέρα	m³/h	445	535	630	735	840	925	510	655	815	1020	1100	1200	735	830	980	1210	1365	1500
Συνολική ψυκτική ικανότητα	kW	2,99	3,51	4,01	4,56	5,08	5,48	3,22	3,97	4,72	5,63	5,94	6,34	4,34	4,79	5,45	6,41	6,98	7,42
Αισθητή ψυκτική ικανότητα	kW	2,18	2,57	2,96	3,39	3,80	4,13	2,38	2,98	3,58	4,33	4,59	4,93	3,28	3,63	4,18	4,98	5,48	5,87
Θερμική ικανότητα	kW	2,95	3,49	4,03	4,62	5,15	5,59	3,37	4,26	5,14	6,27	6,60	7,20	4,70	5,23	6,01	7,18	7,93	8,52
Πτώση πίεσης νερού (ψύξη)	kPa	9,5	12,5	15,9	20,0	24,2	27,7	9,6	14,0	19,0	26,0	28,6	32,2	8,9	10,6	13,4	17,8	20,7	23,2
Πτώση πίεσης νερού (θέρμανση)	kPa	7,5	10,1	13,1	16,6	20,1	23,2	8,5	12,8	17,9	24,9	27,8	31,7	8,3	10,0	12,8	17,6	20,9	23,7
Κατανάλωση ενέργειας	W	44	54	66	79	92	103	47	62	81	105	116	130	78	92	108	134	152	176
Επίπεδο ηχητικής ισχύος Lw	dB(A)	38	42	47	51	54	56	39	45	50	56	58	60	47	50	54	58	62	64
Επίπεδο ηχητικής πίεσης (*)Lp	dB(A)	29	33	38	42	45	47	30	36	41	47	49	51	38	41	45	49	53	55

Προδιαγραφές	Μονάδες	SEC/F 1.4						SEC/F 2.4						SEC/F 3.4
Αριθμός ταχυτήτων		1	2	3	4	5	6	1	2	3	4	5	6	1	2	3	4	5	6
Ροή αέρα	m³/h	105	125	150	175	195	220	145	170	220	250	295	340	185	235	270	325	385	440
Συνολική ψυκτική ικανότητα	kW	0,65	0,77	0,87	1,00	1,08	1,20	1,00	1,11	1,41	1,56	1,78	2,00	1,32	1,63	1,87	2,17	2,53	2,83
Αισθητή ψυκτική ικανότητα	kW	0,49	0,58	0,66	0,77	0,84	0,94	0,73	0,82	1,05	1,17	1,35	1,53	0,95	1,18	1,36	1,59	1,86	2,09
Θερμική ικανότητα	kW	0,69	0,80	0,92	1,07	1,17	1,31	0,99	1,11	1,43	1,60	1,83	2,08	1,30	1,62	1,87	2,19	2,59	2,88
Πτώση πίεσης νερού (ψύξη)	kPa	1,9	2,5	3,2	4,0	4,7	5,6	4,9	6,1	9,1	11,0	13,9	17,2	3,7	5,3	6,7	8,8	11,5	14,1
Πτώση πίεσης νερού (θέρμανση)	kPa	1,7	2,2	2,8	3,7	4,3	5,3	4,0	4,9	7,6	9,3	11,8	14,8	2,8	4,2	5,4	7,1	9,8	11,5
Κατανάλωση ενέργειας	W	16	19	21	25	29	33	14	16	22	26	32	40	15	20	25	32	41	49
Επίπεδο ηχητικής ισχύος	dB(A)	32	34	36	39	42	45	30	33	40	43	47	51	31	36	40	45	49	52
Επίπεδο ηχητικής πίεσης*	dB(A)	23	25	27	30	33	36	21	24	31	34	38	42	22	27	31	36	40	43

Προδιαγραφές	Μονάδες	SEC/F 4.4						SEC/F 5.4						SEC/F 6.4
Αριθμός ταχυτήτων		1	2	3	4	5	6	1	2	3	4	5	6	1	2	3	4	5	6
Ροή αέρα	m³/h	185	265	335	400	485	570	250	315	420	495	545	650	415	505	590	680	760	830
Συνολική ψυκτική ικανότητα	kW	1,31	1,81	2,25	2,62	3,08	3,50	1,77	2,17	2,79	3,21	3,49	4,03	2,79	3,34	3,81	4,31	4,71	5,04
Αισθητή ψυκτική ικανότητα	kW	0,94	1,32	1,65	1,93	2,30	2,63	1,28	1,58	2,04	2,36	2,58	3,01	2,03	2,45	2,81	3,20	3,52	3,79
Θερμική ικανότητα	kW	1,28	1,80	2,27	2,64	3,14	3,62	1,71	2,10	2,74	3,16	3,46	4,01	2,82	3,39	3,90	4,46	4,92	5,31
Πτώση πίεσης νερού (ψύξη)	kPa	3,4	6,1	9,0	11,7	15,5	19,6	7,3	10,4	16,3	20,8	24,2	31,3	14,4	19,7	24,8	30,9	36,2	40,9
Πτώση πίεσης νερού (θέρμανση)	kPa	2,6	5,0	7,2	9,4	12,8	16,4	5,6	8,1	12,9	16,6	19,5	25,2	11,9	16,5	21,1	26,8	31,8	36,3
Κατανάλωση ενέργειας	W	14	21	28	34	44	57	18	22	32	39	46	61	37	46	55	67	78	88
Επίπεδο ηχητικής ισχύος Lw	dB(A)	27	33	39	43	47	52	26	31	37	41	43	48	37	42	46	49	52	54
Επίπεδο ηχητικής πίεσης (*)Lp	dB(A)	18	24	30	34	38	43	17	22	28	32	34	39	28	33	37	40	43	45

Οι προδιαγραφές αναφέρονται στους παρακάτω λειτουργικούς παράγοντες:
ΨΥΞΗ: Θερμοκρασία εισόδου αέρα 27 °C (ξηρός βολβός), +19 °C (υγρός βολβός). Θερμοκρασία εισόδου/εξόδου νερού +7/12 °C.
ΘΕΡΜΑΝΣΗ: Θερμοκρασία εισόδου αέρα +20 °C. Θερμοκρασία εισόδου/εξόδου νερού +50/45 °C. Χαμηλή – Μεσαία – Υψηλή = Οι διαθέσιμες ταχύτητες ως στάνταρ.
*Το επίπεδο ηχητικής πίεσης είναι 9 dB(A) χαμηλότερο από το επίπεδο ηχητικής ισχύος και αναφέρεται σε δωμάτιο με όγκο 100 m3 και χρόνο αντανάκλασης ήχου 0,5 s.

Βάρος μονάδων SEC/F CV, CH-CVB

Μοντέλο	Βάρος με συσκευασία (kg)									Βάρος χωρίς συσκευασία (kg)
	1	2	3	4	5	6	7	8	9	1	2	3	4	5	6	7	8	9
3	15,5	17,2	21,4	22,5	26,9	27,7	32,1	35,7	35,9	13,9	15,4	19,1	20,2	24,1	24,9	28,8	32,0	32,2
4	16,0	18,0	22,4	23,5	28,1	29,0	33,6	37,2	37,4	14,4	16,2	20,1	21,2	25,3	26,2	30,3	33,5	33,7

Βάρος μονάδων SEC/F NC

Μοντέλο	Βάρος με συσκευασία (kg)									Βάρος χωρίς συσκευασία (kg)
	1	2	3	4	5	6	7	8	9	1	2	3	4	5	6	7	8	9
3	12,2	13,6	17,1	18,1	21,9	22,8	27,0	30,2	30,4	10,6	11,8	15,3	16,3	19,6	20,5	24,2	27,1	27,3
4	12,7	14,4	18,1	19,1	23,1	24,1	28,5	31,7	31,9	11,1	12,6	16,3	17,3	20,8	21,8	25,7	28,6	28,8

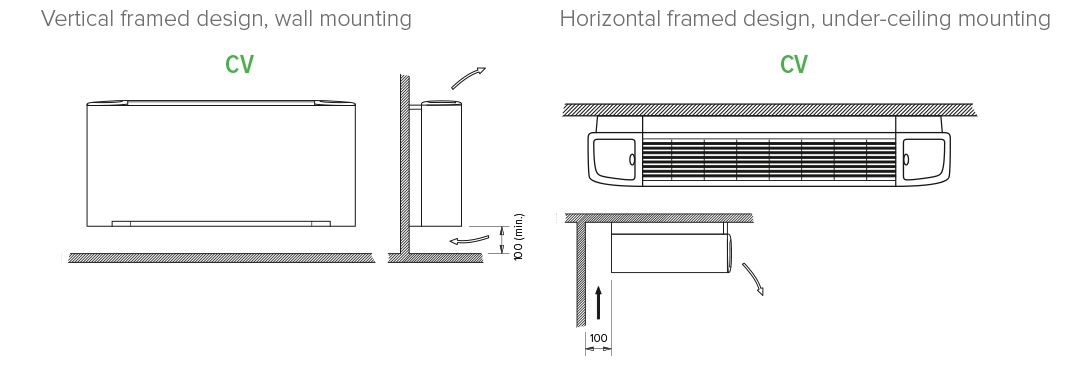

Διαθέσιμες σχεδιάσεις :

Εγκατάσταση μιας πολυλειτουργικής μονάδας fan coil της σειράς MyCond SEC/F.

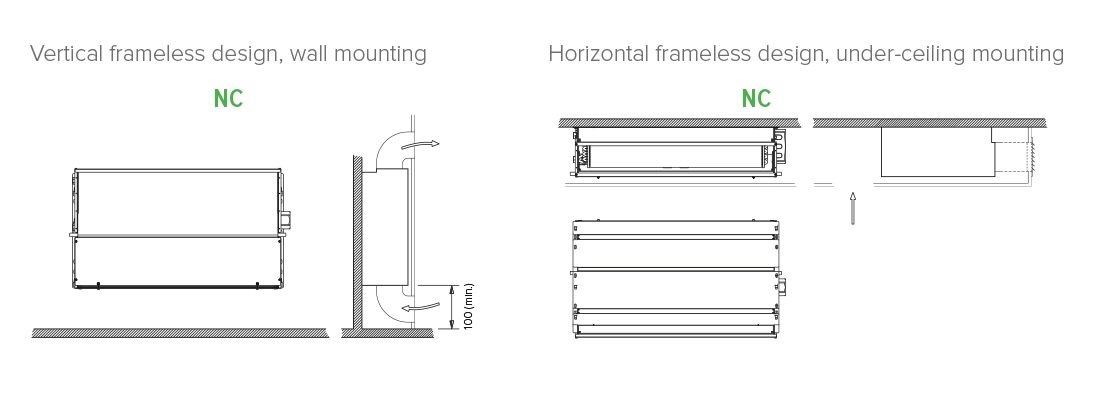

Διαθέσιμες σχεδιάσεις :

MyCond SEC/F Επισκόπηση πολυλειτουργικών μονάδων fan coil που προσφέρουν προσαρμοστικότητα.

Διαστάσεις

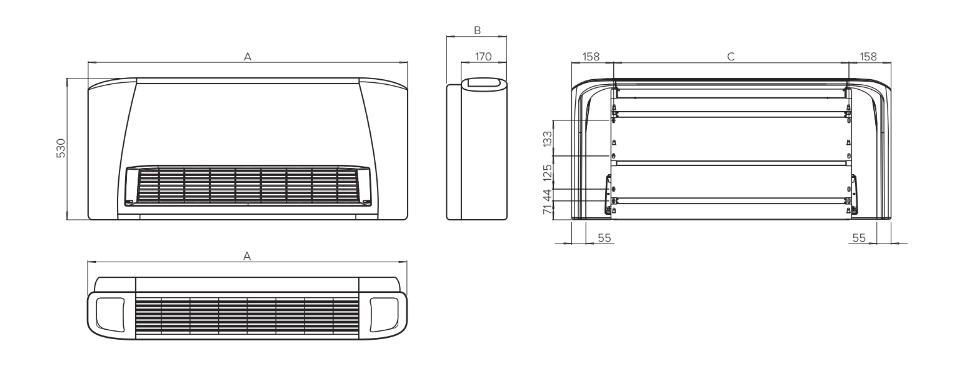

Διαστάσεις μονάδων SEC/F CV

MyCond SEC/F Διάγραμμα διαστάσεων μονάδας fan coil για έλεγχο θέρμανσης και ψύξης.

Διαστάσεις

Διαστάσεις μονάδων SEC/F CH-CVB

Διάγραμμα που δείχνει τις διαστάσεις των μονάδων fan coil της σειράς MyCond SEC/F.

Μοντέλο	Μονάδες	1	2	3	4	5	6	7	8	9
A	mm	670	770	985	985	1200	1200	1415	1415	1415
B	mm	225	225	225	225	225	225	225	225	225
C	mm	354	454	669	669	884	884	1099	1099	1099

Διαστάσεις

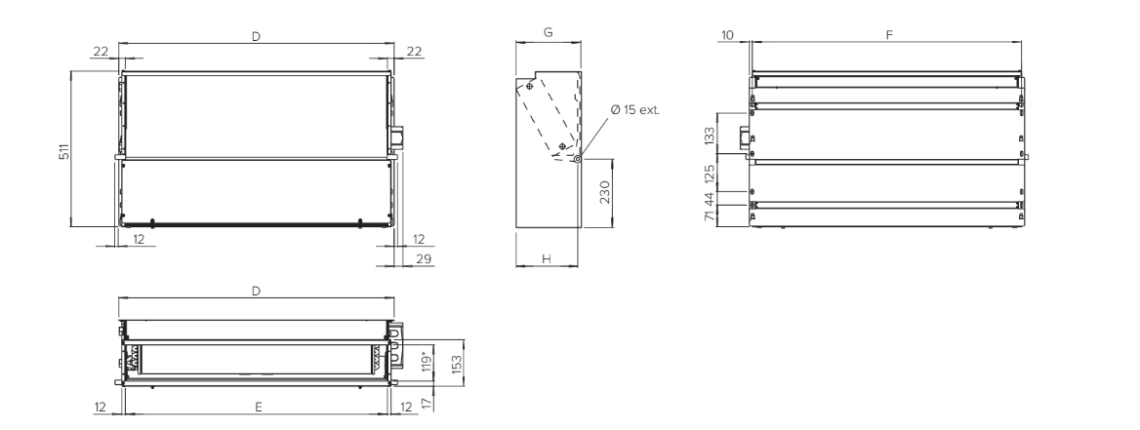

Διαστάσεις μονάδων SEC/F NC

Διάγραμμα που δείχνει τις διαστάσεις της μονάδας fan coil της σειράς MyCond SEC/F.

Μοντέλο	Μονάδες	1	2	3	4	5	6	7	8	9
D	mm	374	474	689	689	904	904	1119	1119	1119
E	mm	330	430	645	645	860	860	1075	1075	1075
F	mm	354	454	669	669	884	884	1099	1099	1099
G	mm	218	218	218	218	218	218	218	248	248
H	mm	205	205	205	205	205	205	205	235	235
