Επίτοιχες μονάδες fan coil σειράς FHW

Η νέα σειρά επιτοίχιων fan coils Silver Glass Wall έχει σχεδιαστεί για εξαιρετικούς εσωτερικούς χώρους. Ιδανική για όλους τους τύπους χώρων διαβίωσης και μικρών χώρων γραφείων. Τα μοντέλα είναι σχεδιασμένα σε μοντέρνο στυλ για να ταιριάζουν σε κάθε εσωτερικό χώρο ή να είναι όσο το δυνατόν πιο διακριτικά

Ικανότητα ψύξης: 1,23 ... 3,76 kW

Ικανότητα θέρμανσης: 1,34 ... 4,28 kW

Θέλετε να αγοράσετε ή έχετε ερωτήσεις

Οι μονάδες fan coil FHW μπορούν να συνδεθούν σε ένα δίκτυο Modbus, το οποίο θα σας επιτρέψει να συνδεθείτε με το σύστημα Smart Home και να αυτοματοποιήσετε τον έλεγχο του κλίματος στο σπίτι.

Wall-mounted fan coil unit for efficient air control.

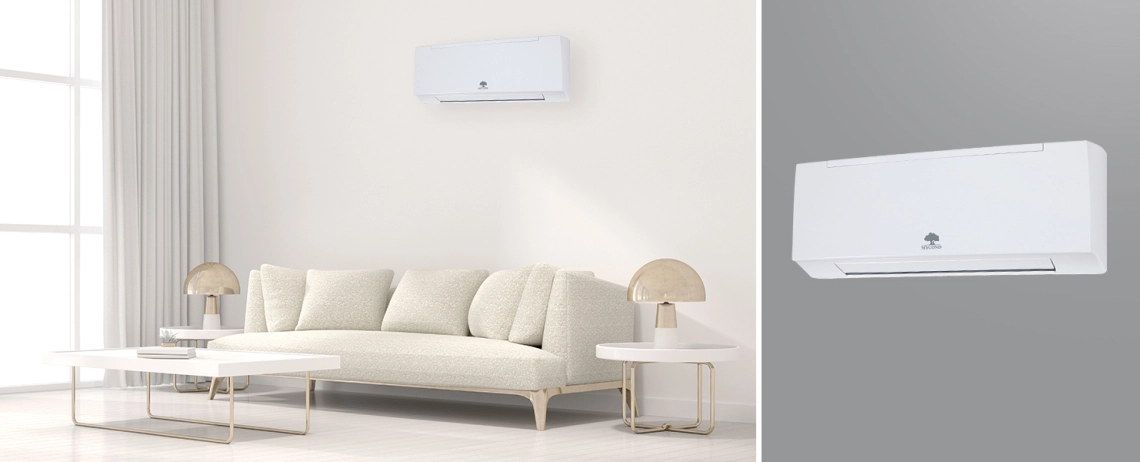

Wall-mounted fan coil unit in modern interior setting.

Πλεονεκτήματα των επίτοιχων μονάδων fan coil της Mycond:

Η προαιρετική βαλβίδα 2/3 και η αντλία συμπυκνωμάτων μπορούν να τοποθετηθούν στο περίβλημα.
Προαιρετικός κινητήρας ανεμιστήρα BLDC.
Προαιρετική ηλεκτρική θερμάστρα.

Διαμόρφωση εξοπλισμού:

FWH-1 χωρίς πίνακα ελέγχου (απαιτείται εξωτερικός θερμοστάτης)

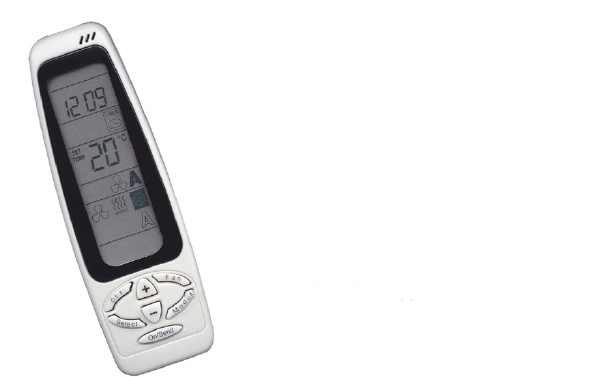

FWH-T1 με πλακέτα ελέγχου και δέκτη IR (περιλαμβάνεται τηλεχειριστήριο IR)

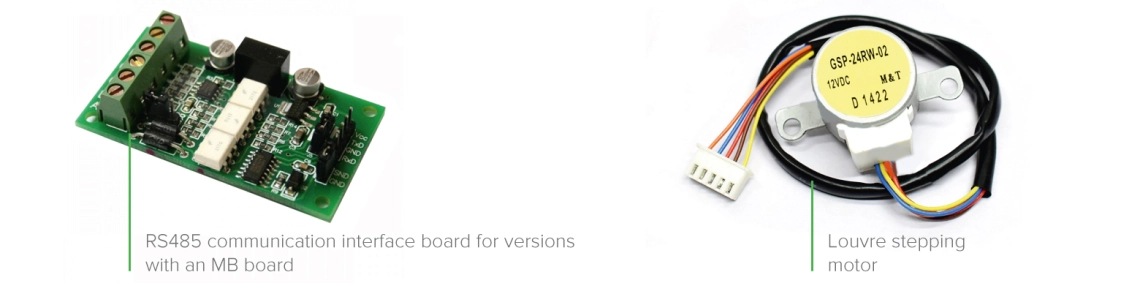

FHW-MB1 με πλακέτα ελέγχου και μονάδα Modbus (τηλεχειριστήριο IR ως επιλογή)

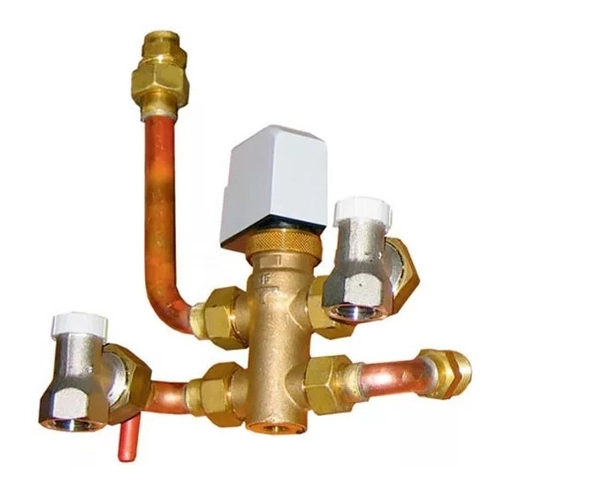

Vertical installation kit for fan coil units.

Diagram of wall-mounted fan coil unit components.

FHW series wall-mounted fan coil units connected in a Modbus network.

Προδιαγραφές	Μονάδες	FHW1						FHW2
Αριθμός ταχυτήτων		1	2	3	4	5	6	1	2	3	4	5	6
		min.	μέσος όρος		max.			min.		μέσος όρος.		max.
Ρυθμός ροής αέρα	m3/h	205	270	340	375	470	500	250	305	365	400	480	545
Συνολική ψυκτική ικανότητα	kW	1,23	1,49	1,74	1,85	2,13	2,20	1,42	1,62	1,82	1,93	2,16	2,32
Αισθητή ψυκτική ικανότητα	kW	0,91	1,13	1,34	1,44	1,70	1,77	1,06	1,23	1,41	1,51	1,73	1,89
Ικανότητα θέρμανσης	kW	1,34	1,68	2,02	2,18	2,58	2,71	1,58	1,85	2,13	2,29	2,62	2,88
Απώλεια πίεσης (ψύξη)	kPa	4,8	6,8	9,0	10,1	12,9	13,8	6,2	7,9	9,8	10,8	13,2	15,1
Απώλεια πίεσης (θέρμανση)	kPa	4,5	6,8	9,4	10,8	14,7	15,9	6,1	8,1	10,4	11,8	15,1	17,8
Κατανάλωση ισχύος	W	12	14	17	18	24	30	12	14	18	20	24	32
Επίπεδο ηχητικής ισχύος	dB(A)	35	41	46	48	52	53	39	43	47	49	53	55
Στάθμη ηχητικής πίεσης (*)	dB(A)	26	32	37	39	43	44	30	34	38	40	44	46

Προδιαγραφές	Μονάδες	FHW3						FHW4
Αριθμός ταχυτήτων		1	2	3	4	5	6	1	2	3	4	5	6
		min.	μέσος όρος		max.				min.		μέσος όρος		max.
Ρυθμός ροής αέρα	^m3/h	280	375	480	545	730	780	300	440	500	610	675	790
Συνολική ψυκτική ικανότητα	kW	1,87	2,30	2,75	3,00	3,59	3,73	1,97	2,60	2,83	26,7	3,43	3,76
Αισθητή ψυκτική ικανότητα	kW	1,33	1,67	2,03	2,24	2,77	2,90	1,41	1,91	2,10	2,44	2,62	2,93
Ικανότητα θέρμανσης	kW	1,89	2,37	2,93	3,23	4,04	4,24	2,00	2,73	3,02	3,53	3,80	4,28
Απώλεια πίεσης (ψύξη)	kPa	11,2	16,2	22,5	26,3	36,4	39,1	14,1	23,0	27,2	34,0	38,5	45,1
Απώλεια πίεσης (θέρμανση)	kPa	9,1	13,8	20,1	24,1	35,9	39,2	12,7	22,2	26,7	35,2	40,4	49,8
Κατανάλωση ισχύος	W	16	21	26	29	38	46	17	23	27	32	35	48
Επίπεδο ηχητικής ισχύος	dB(A)	35	40	45	48	55	57	36	43	46	51	54	57
Στάθμη ηχητικής πίεσης (*)	dB(A)	26	31	36	39	46	48	27	34	37	42	45	48

Οι προδιαγραφές αναφέρονται στις ακόλουθες παραμέτρους λειτουργίας:
ΨΎΞΗ. Θερμοκρασία εισερχόμενου αέρα: +27 °C (ξηρός βολβός) +19 °C (υγρός βολβός) Θερμοκρασία νερού εισόδου/εξόδου: +27 °C (ξηρός βολβός) +19 °C (υγρός βολβός): +7/12 °C
ΘΕΡΜΑΝΣΗ. Θερμοκρασία εισερχόμενου αέρα +20 °C. Θερμοκρασία νερού εισόδου/εξόδου: +50/45 °C.
* Η στάθμη ηχητικής πίεσης είναι 9 dB(A) χαμηλότερη από τη στάθμη ηχητικής ισχύος και αναφέρεται σε χώρο με όγκο 100 m3 και χρόνο ηχητικής ανάκλασης 0,5 s.

Μέθοδος εγκατάστασης

Illustration of FHW fan coil units wall mounting method.

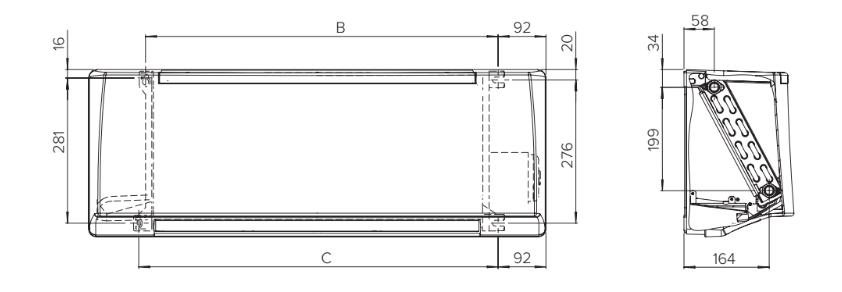

Διαστάσεις

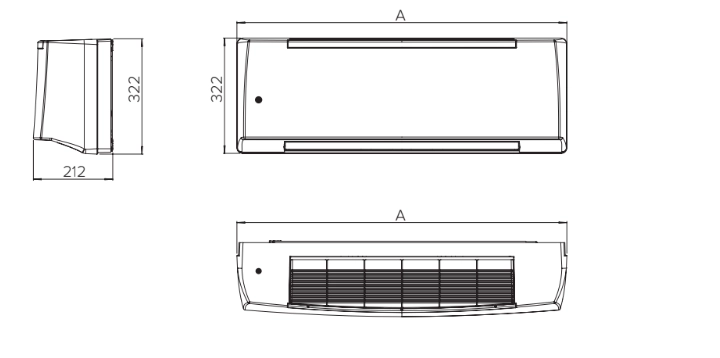

Γενική διάταξη

Wall-mounted fan coil units with Modbus control for smart home automation.

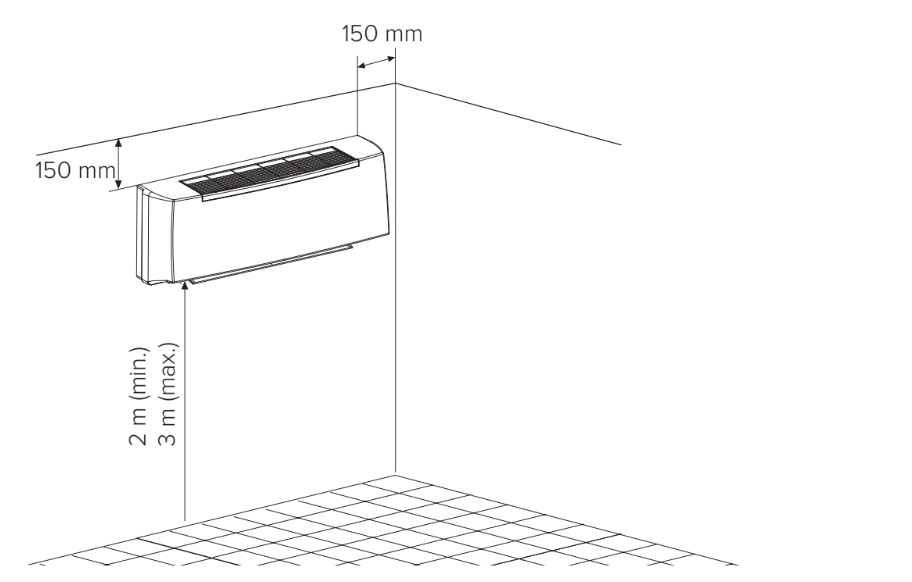

Αποστάσεις εγκατάστασης

Wall-mounted fan coil unit suitable for smart home integration.

Αποστάσεις εγκατάστασης

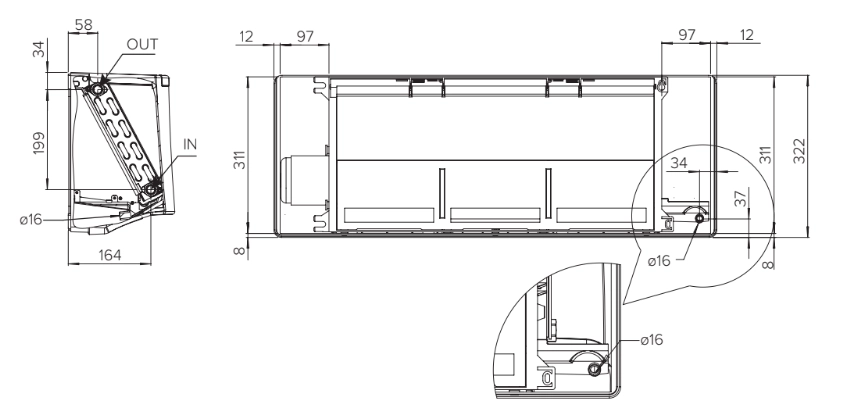

Dimensions of wall-mounted fan coil units from the FHW series.

Διαστάσεις των μονάδων FHW

Μοντέλο	A	B	C
FHW1	880	678	691
FHW2	880	678	691
FHW3	1185	983	996
FHW4	1185	983	996

Βάρος μονάδων FHW

Μοντέλο	Καθαρό βάρος (kg)
	FHW 1	FHW 2	FHW 3	FHW 4
Χωρίς βαλβίδα	12	12	16	16
Με βαλβίδα	13	13	17	17
